Paso 24: Parte perimetral - 2D claro adaptable
1. en la cinta, haga clic en 2D compensación adaptativa.
2. Haga clic en la herramienta.

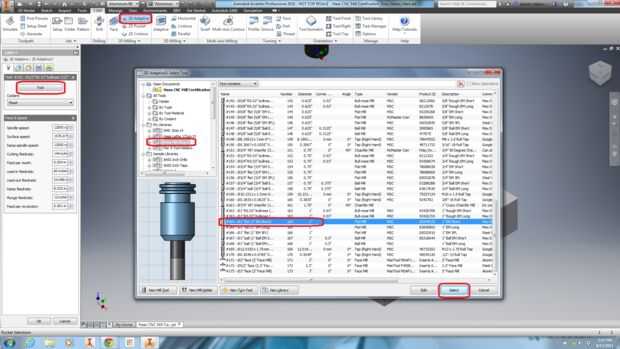

3. en mi sección de bibliotecas, haga clic en muelle 9 Haas Mill 12 16 de Feb.
4. Haga clic en #164 1" EM cortos.
5. Haga clic en seleccionar.

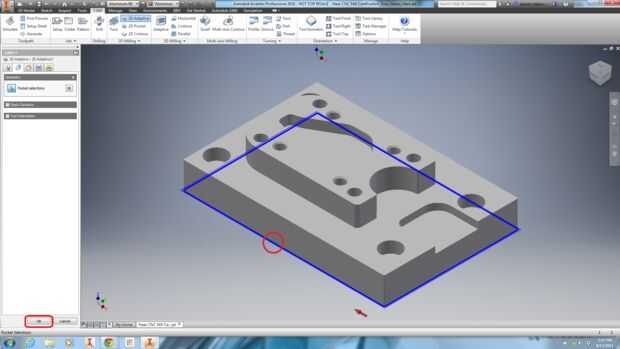

6. en la ventana de gráficos, haga clic en el contorno exterior inferior.
7. Haga clic en OK para generar la trayectoria de herramienta.
8. en el árbol de levas característica, haga clic en Setup1.
9. en la cinta, haga clic en simulación.
10. en la ventana de simulación herramienta, desactive Mostrar titular. Esto elimina el soporte para herramientas de vista.
11. en la cinta, haga clic en Herramienta de Top.
12. Haga clic en Play.

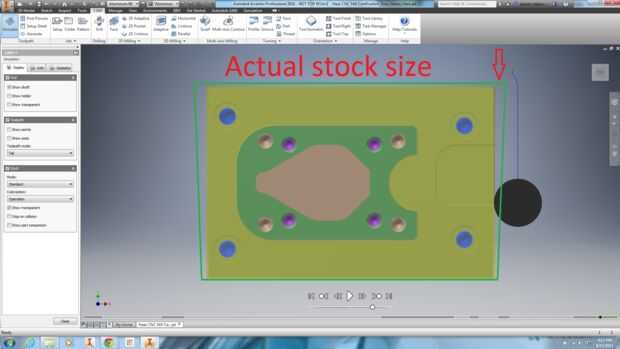

13. referencia a la imagen final sobre aviso la pequeña cantidad de material alrededor del perímetro de la parte de la simulación "piensa" que es la extracción. En la práctica esto no es realmente el caso. Mientras se reduce el stock de un pedazo más grande de aluminio, es difícil de cortar exactamente a la medida. Además de medir errores, a veces la sierra corta en un ángulo! Debemos tener esto en cuenta para proceder con seguridad.
14. Haga clic en cerrar para cerrar la simulación.
