Paso 2: Configurar - trabajo sistema de coordenadas (WCS)
Hay tres pasos en el proceso de CAM: configuración, trayectoriay simular.
Configuración define el trabajo sistema de coordenadas (WCS) y el tamaño de su materia prima (stock).
Programa de instalación

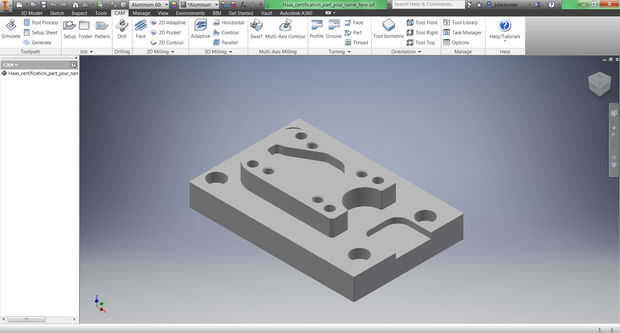

1. Abra el archivo adjunto 'Haas_certification_part_your_name_here.ipt'
2. en las pestañas en la parte superior, haga clic en la pestaña de leva. Esta ficha contiene controles para CAM totalmente integrado.
Nota: Autodesk Inventor HSM botones están colocados como leer un libro: usted probablemente usará botones a partir de la izquierda y hacia la derecha.
3. en la cinta, haga clic en configuración.
Trabajo sistema de coordenadas (WCS)
Peter Smid define WCS en su folleto de programación de la CNC en la página 127:
"Trabajo offset es un método que permite al programador CNC programar una parte de la máquina CNC, sin saber su posición exacta sobre la mesa".
En la ventana de gráficos, el cuadro que rodea el modelo contiene muchos puntos o nodos. Estos puntos son posibles ubicaciones para el WCS. La posición predeterminada para la WCS está en el centro de la parte.

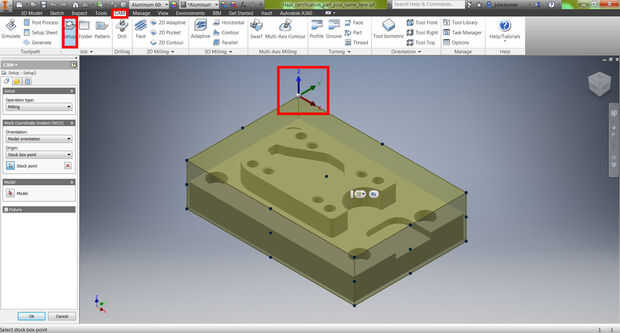

4. en la ventana de gráficos, haga clic en el punto/nodo izquierdo superior. Esto mueve el WCS en la esquina superior izquierda y define las coordenadas X, Y y Z de la WCS.
Nota: El eje x puntos a lo largo del eje de la pieza, el eje y puntos, y el eje z apunta hacia arriba.
Esta orientación X, Y y Z es importante y necesitamos recordar esto cuando ponemos nuestra acción en la máquina CNC. Para una explicación más detallada del sistema de coordenadas de trabajo, ver este vídeo ajuste a un sistema de coordenadas de trabajo y leer el capítulo 4, sistemas de coordenadas, en el manual de CNC.
