Paso 30: Chaflán muele
Chaflanes pequeños son visualmente atractivos y eliminan bordes afilados. Esto puede ser especialmente importante cuando el mecanizado de materiales muy duros como el acero inoxidable.
Por favor lea sobre chaflán en el capítulo 7 en el Manual de CNC.
1. en la cinta, haga clic en contorno 2D.
2. Haga clic en la herramienta. Seleccione #131 1/2" taladro Molino.
Nota: Molinos de taladro son herramientas multiusos muy útiles que pueden detectar taladro y, siempre y cuando compres el uno con el ángulo correcto, molino del chaflán. Si te apetece aprender más sobre molinos de taladro, leer sobre ellos en McMaster-Carr. Tenemos dos de ellos en la biblioteca de herramientas CNC de muelle 9.

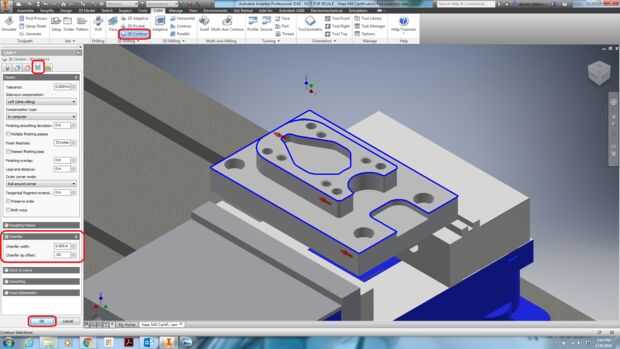

3. en la ventana de gráficos, seleccione tres contornos como se muestra en la imagen de arriba.
4. en la ficha de pasa, observe que una nueva sección del chaflán fue agregado.
Nota: La sección de chaflán en la ficha de pases de contorno 2D aparece porque un molino de chaflán fue seleccionado.
5. en la sección de chaflán, cambiar anchura a 0,005 pulgadas del chaflán y desplazamiento de la punta a 0,05 pulgadas del chaflán.

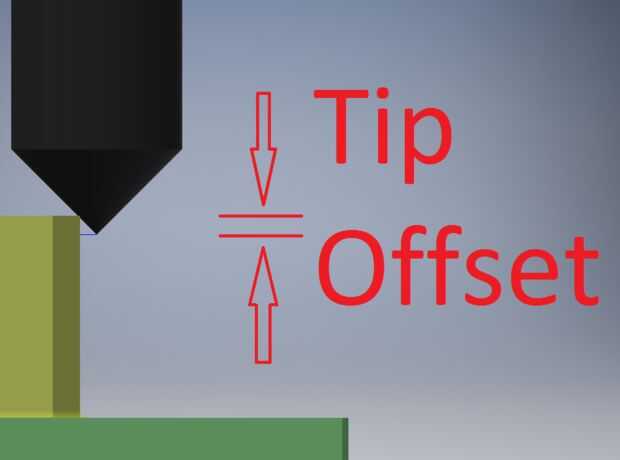

¿Qué es la compensación de punta chaflán?
Usando la segunda imagen de arriba, chaflán punta offset es la distancia de la punta de la herramienta por debajo del contorno seleccionado. Esto le permite a la máquina en el lado de la herramienta y evitar el uso de la punta. La punta de la herramienta no es normalmente fuerte y usarlo deja una repisa plana indeseable. Un pequeño chaflán punta de 0,05 pulgadas funciona normalmente y generalmente no es lo suficientemente profundo para gubia características abajo el chaflán.
6. Haga clic en OK para generar la trayectoria de herramienta.
