Paso 32: Mínima parte palillo hacia fuera
Calcular el palo mínima parte hacia fuera.

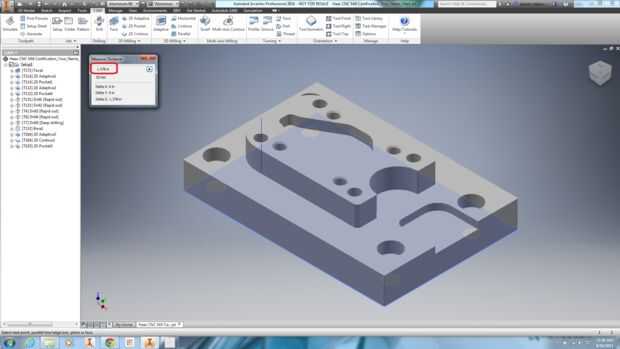

1. Pulse M en el teclado para iniciar la herramienta de medida (si eso no funciona, primero Pulse Escape).
2. para medir el espesor de la pieza, haga clic en la superficie superior e inferior. La parte es 1.378 en espesor.
3. Calcule el palo mínima parte hacia fuera. Mínima parte palillo hacia fuera = espesor frente + distancia máxima abajo grueso parte mecanizada + parte
Espesor de frente: de Setup1, compensamos el modelo 0.05 por debajo de la parte superior de la acción. El grueso que es 0,05
Distancia por debajo de la parte trabajada a máquina: de las operaciones de contorno exteriores en Adaptive3 y Contour1, a máquina un extra 0,05" debajo de la parte inferior de la pieza para eliminar una costura después de quitar material de la parte inferior.
Mínima parte palillo hacia fuera = 0.050 en + 0.050 en 1.378 en = 1478 en
Durante la instalación de la máquina, esto es la cantidad mínima de material que debe ser de la prensa. Medir la cantidad de material que sobresale de la mordaza y compare este valor con mínimo parte palillo hacia fuera. Es muy importante tener bastante acción sobresale el tornillo de banco.
