Paso 34: Parte Flip - Setup2
Crear una nueva configuración de la solapa de la parte.
1. en la cinta, haga clic en configuración.
2. voltear el modelo usando ya sea la vista cubo o Shift + botón de ratón medio.

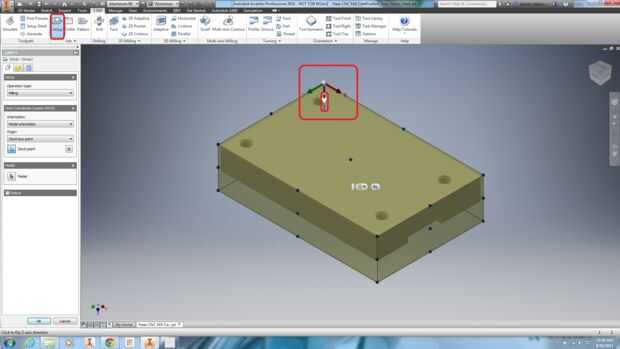

3. Haga clic en el punto superior izquierdo para establecer el sistema de coordenadas de trabajo (WCS) de Setup2.

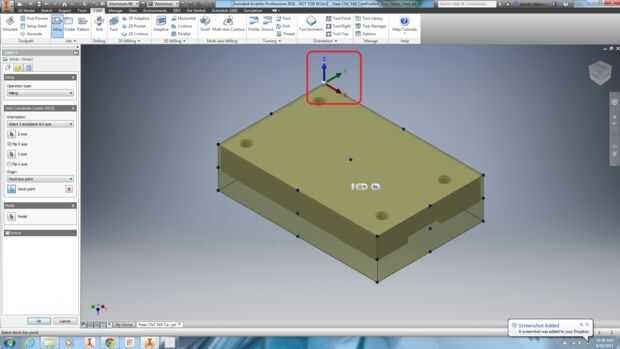

4. Z es apuntado en la dirección equivocada. Haga clic en la punta de flecha (no el tallo de la flecha), mover de un tirón Z.

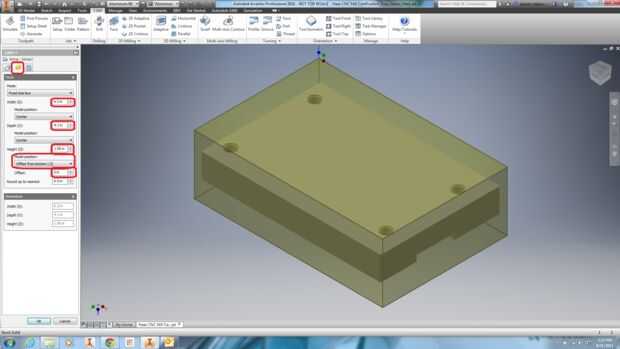

5. Haga clic en la ficha de Stock.
6. cambio de X, Y y Z a 6.1 eny 4 en 1.950 en respectivamente.
7. en la posición de la altura (Z) modelo gota a desplazamiento de la parte inferior (-Z).
8. en la Offset de altura Z, cambie el valor a 0. Referencia a la imagen de arriba y asegurarse de su partido de configuración la configuración de la imagen.

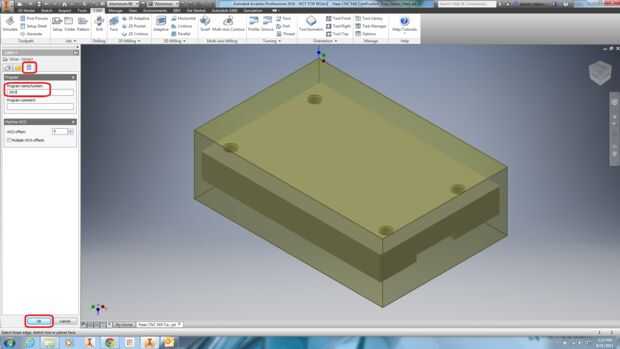

9. en la ventana de configuración, haga clic en la ficha de Post proceso (no hemos utilizado esta ficha antes).
10. cambio de nombre/número del programa a 1002.
11. Haga clic en OK para generar el programa de instalación.
