Paso 3: Configurar - Stock
Programa de instalación

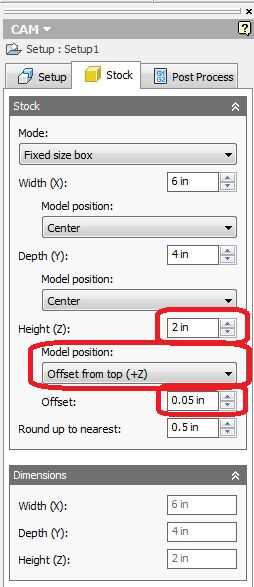

1. con el diálogo de configuración todavía abierta, haga clic en la ficha de Stock.
Nota: Por defecto, stock material rodea uniformemente la parte. Las dimensiones comunes son: 6 "x 4" x 1.5 ". Materia prima es generalmente más gruesa, por lo que nuestra dimensión z es 2 pulgadas en lugar de 1.5 pulgadas.

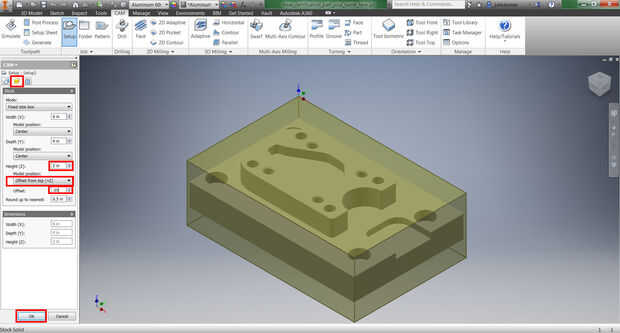

2. en el campo de Altura (Z) , cambiar de 1.5 a 2.
3. en el Modelo de posición menú desplegable, haga clic en Offset de Top (+ Z). Esto permite colocar el modelo interior de la culata.
4. en el campo Offset entrar en 0.05. Esto compensa nuestro modelo 0,05 pulgadas debajo de la parte superior de la culata.
Nota: Nuestras dimensiones comunes son ahora 6 "x 4" x 2 ".
5. Haga clic en Aceptar para cerrar el cuadro de diálogo de configuración.
Nota: En el lado izquierdo de la pantalla, observe Setup1 en el Árbol de levas característica. El árbol de levas característica contiene configuraciones y trayectorias organizan en un orden jerárquico. Configuración es la más alta (o padres) y trayectorias son dependientes (niños). Para editar una configuración existente, haga clic derecho y elegir editar o simplemente haga doble clic.
