Paso 41: Fije el desplome - cara con múltiples profundidades

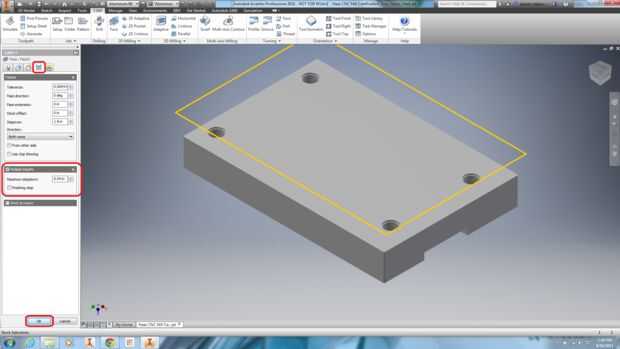

1. en el árbol de la característica del CAM en Setup2, haga doble clic en Face3. Esto abre Face3 para edición.
2. Haga clic en la ficha pasos.
3. Verifique varias profundidades.
Nota: Deje el paso descendente máxima de defecto a 0,04". Es bueno confiar en valores predeterminados de la CAM.
4. Haga clic en OK para generar la trayectoria de herramienta.
5. en la función de árbol de leva, clic Setup1, presionada la tecla Mayús en el tecladoy Setup2.

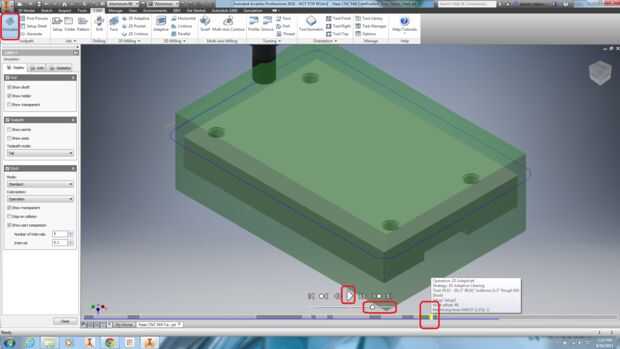

6. en la cinta, haga clic en simulación.
7. en la línea de tiempo, haga clic en la trayectoria de herramienta adaptable 2D justo antes de la nueva trayectoria hacia.
8. Haga clic en jugar para simular la trayectoria de herramienta orientada al recién creado.
Nota: Utilice el control deslizante según sea necesario para acelerar la simulación.

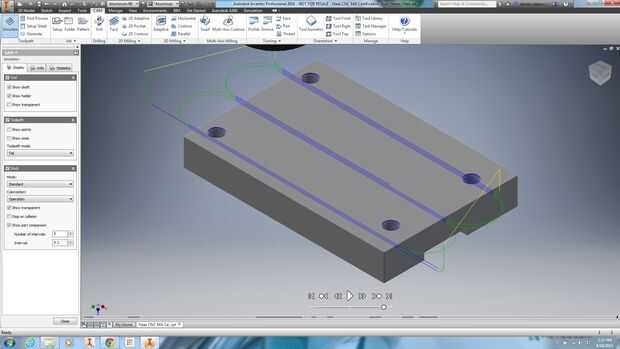

9. Mantenga la simulación abierta y Mostrar parte comparación ON.
Nota: Usted no verá esto en simulación, pero hay una parte costura o rebabas en el perímetro de la parte y tendrá un final agradable. ¿Puedes explicar por qué? En Setup1 al mecanizar el contorno, nos fuimos -0,05 en más profundas alrededor del perímetro.
Concepto de cheque
¿Por qué la máquina sobresale antes frente a?
