Paso 46: Chaflán - el toque Final
Achaflanar siempre de su parte. Un ligero chaflán rompe el filo y hace la parte de verse bien.
1. en la cinta, haga clic en contorno 2D.

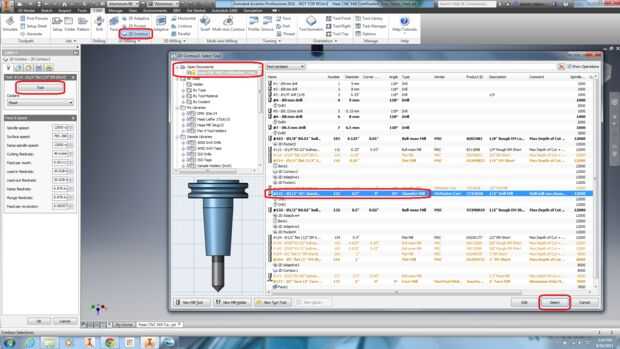

2. Haga clic en la herramienta.
3. en la sección de documentos abiertos, haga clic en Haas CNC molino de certificación.
4. Haga clic en #131 1/2" taladro Molino.
Nota: En el agujero anterior de arranque operación de taladrado, elegimos este molino de taladro. Se trata de una útil herramienta dos en uno (enlace de McMaster-Carr) que bien hace chaflanes.
5. Haga clic en seleccionar.

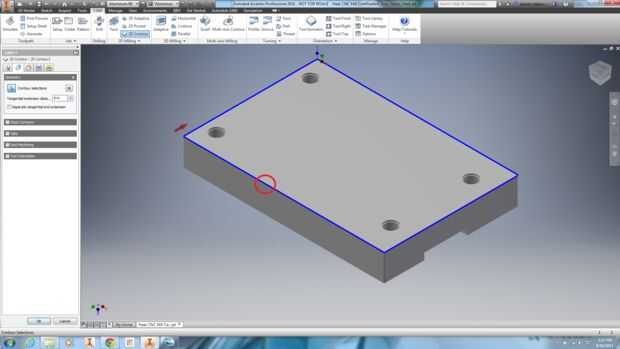

6. en la ventana de gráficos, haga clic en el contorno exterior.

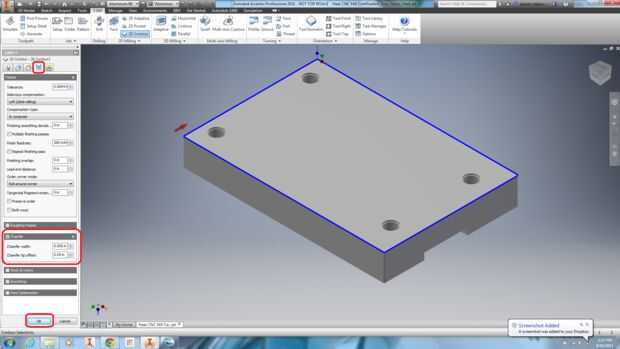

7. Haga clic en la ficha pasos.
8. en la sección de chaflán, cambiar anchura a 0.005 del chaflán en y chaflán de desplazamiento de la punta a 0.05 en.
9. Haga clic en OK para generar la trayectoria de herramienta.
10. Seleccione todas las configuraciones.
11. en la cinta, haga clic en simulación.
12. Haga clic en Play. Se trata de la simulación final.
13. girar el modelo y revise los resultados.
14. Haga clic en cerrar para cerrar la simulación.
15. Haga clic en Guardar para guardar el modelo.
16. leer sobre chaflán muele en el capítulo 7 en el manual CNC.
