Paso 47: 3D modelo mecanizado

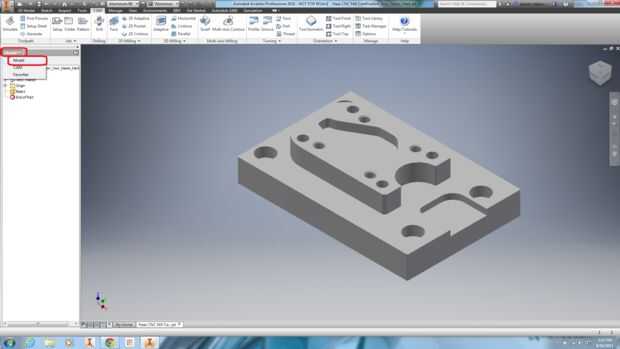

1. en la función árbol desplegable, haga clic en modelo. Esto cambia el árbol de la característica para el árbol de característica del modelo CAD.

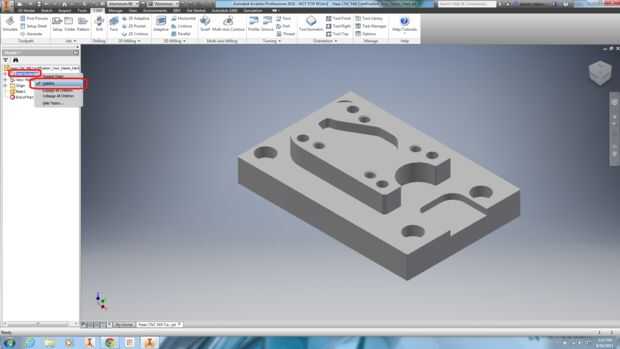

2. haga clic derecho en cuerpos sólidos y desactive visibilidad. En la ventana gráfica, el modelo sólido ya no es visible.
3. en la función árbol desplegable, haga clic en CAM. Esto nos devuelve al ambiente integrado de CAM.

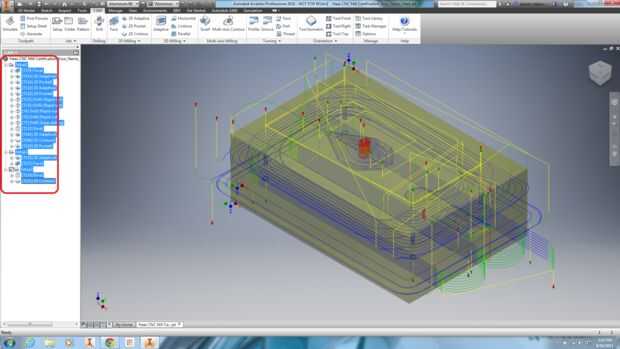

4. Haga clic en Setup1, presionada la tecla Mayúsy haga clic en Setup3. Selecciona los tres configuraciones.

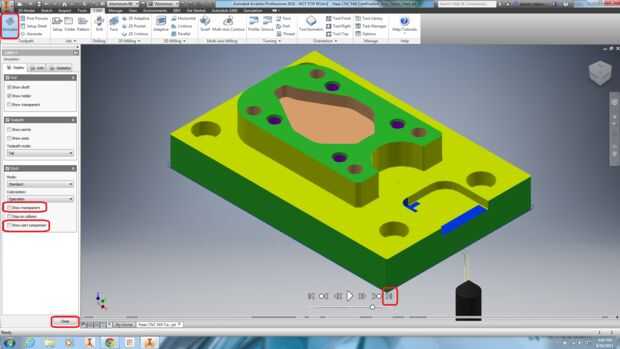

5. en la cinta, haga clic en simulación.
6. Desactive Mostrar transparente.
7. Asegúrese de que Mostrar parte comparación esté desactivada.
8. Haga clic en > | pasar a la final CNC mecanizado parte.
9. Revise el modelo. Esto es exactamente la parte como se verá después de todo, trabajar a máquina las operaciones (menos los errores de corte (tallado) de pequeños gráficos). Esto es increíble. Por esta razón la simulación es tan importante, ya que proporciona una vista previa de exactamente lo que sucederá dentro de la máquina. Esta es también la razón por la que pasa la mayor parte de su tiempo de programación y análisis el modelo de simulación; todos los datos necesarios para un éxito hacen parte esta incluida en el software CAM.
10. Haga clic en cerrar para cerrar la simulación.
11. hacer el modelo sólido visible otra vez.
12. Haga clic en Guardar para guardar el modelo.
