Paso 48: Generar hojas de reglajes
Hojas de configuración son su plan de mecanizado. Si desea obtener la certificación en el molino del CNC de Haas en el muelle 9, presentar sus hojas de setup para este ejercicio durante habilidad Check #1. 90% de mecanizado está desarrollando su plan, 10% es realmente lo que hace.
1. en el árbol de levas característica, haga clic en Setup1.
2. en la cinta, haga clic en Herramienta de isométricos.
3. en la cinta, haga clic en configurar hoja.
4. abrir una carpeta para Guardar la hoja de instalación.

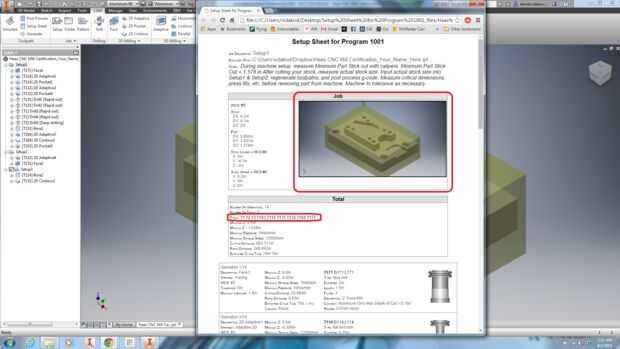

5. una vez que la hoja de instalación se abre en el navegador, Imprimir una copia.
Nota: La hoja de instalación es su plan de mecanizado. Contiene toda la información que necesita para realizar con éxito su parte y también es un lugar conveniente para tomar notas durante el mecanizado. En el encabezado de la hoja de configuración, tenga en cuenta la nota que ha escrito. Utilizar estas notas escritas como una lista de comprobación configuración y quitando la parte de la máquina.
En este punto, el error más común es numeración incorrectamente sus herramientas personalizadas - en este caso, nos estamos refiriendo a los taladros. Referencia a la hoja de configuración anterior para asegurarse de que tiene los mismos números de herramienta.
6. en el árbol de la característica de cámara, haga clic en configuración de 2.
7. en la cinta, haga clic en Herramienta de isométricos.
Nota: Es necesario poner la configuración en la vista isométrica de la herramienta antes de imprimir la hoja de instalación. La hoja de configuración no pone la parte en este punto de vista por defecto.
8. en la cinta, haga clic en Configuración de la hoja.
9. abrir una carpeta para guardar la Configuración de la hoja.
10. una vez que la hoja de instalación se abre en el navegador, Imprimir una copia.
11. Repita lo anterior para Imprimir una hoja de configuración para el Setup3
