Paso 11: El WXGA WUXGA LCD cable mod PT2 - ver aquí primero!
Aquí es el razonamiento y la explicación detrás de este mod. Te doy el pinout para el conector de pantalla LCD standard 30-pin doble canal:
1 tierra
2 + 3, 3V
3 + 3, 3V
4 + 3, 3V
5 clave nc
Reloj DDC 6
7 datos DDC
8 UN D0-
9 A D0 +
10 tierra
11 UN D1-
12 UN D1 +
planta 13
14 UN D2-
15 UN D2 +
16 tierra
17 un reloj-
18 un reloj +
terreno 19
20 B D0-
21 B D0 +
terreno 22
23 B D1-
24 B D1 +
planta 25
26 B D2-
27 B D2 +
planta 28
29 B reloj-
30 reloj de B +
Las conexiones resaltadas verdes son los utilizados en cable WXGA de nuestra Extensa, negro son lugares vacíos. Como se puede ver, el canal de datos B entero es ajena; por lo tanto la pantalla confusas cuando se trata de utilizar algo más de 1280 x 800 resolución. Así que vamos a añadir en los ocho cables en las ranuras vacías del 20 a 30. Usted debe ser capaz de ver este patrón en su conector de 30 pines y contar de los pernos de adecuada.
Elegí no desenvolver mi cable original por completo; en cambio, sólo fuera o pelado detrás lo que necesitaba para acceder a los conectores y cables extras, anzuelo. La diapositiva de contactos metálicos en parte cierto, deberá hacer clic en el resto del camino con algo de presión. Usé un pin. No hay ninguna necesidad de tocar las lengüetas de plástico en nuestro cable original-no queremos subrayar o dañarlos, ya que es lo que sostiene los contactos en el lugar. Entonces algunos de la cinta de cable repuesto usado para mantener los ocho cables sueltos limitados contra el original y envuelto a los extremos del enchufe. Tratar de mantener todo tan plano como sea posible, ya que esto tiene que volver detrás de la pantalla.

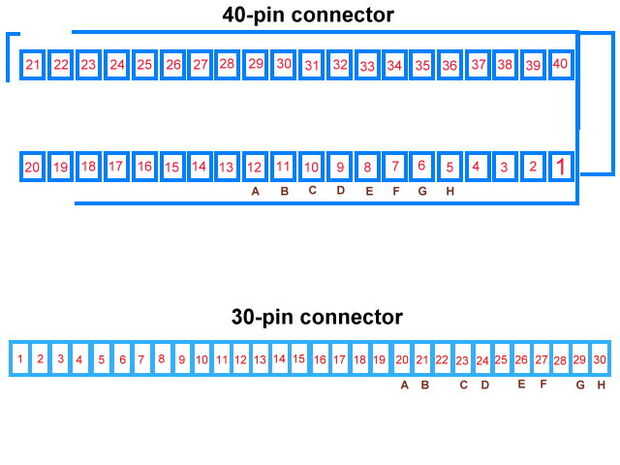

La imagen muestra una vista frontal del conector de 40 pines; los puntos con letras están actualmente vacíos en dos enchufes y deben llenarse con cables saltando las siguientes conexiones:
A: #12 (40 pines) a #20 (30 pines) = B D0 -
B: #11 (40 pines) a #21 (30 pines) = B D0 +
C: #10 (40 pines) a #23 (30 pines) = B D1 -
D: #9 (40 pines) a #24 (30 pines) = B D1 +
E: #8 (40 pines) a #26 (30 pines) = D2 B -
F: #7 (40 pines) a #27 (30 pines) = B D2 +
G: #6 (40 pines) a #29 (30 pines) = reloj de B -
H #5 (40 pines) a #30 (30 pines) = reloj de B +
Esto completa la conexión de datos, hacer nuestro cable (y portátil) ahora verdaderamente WUXGA LCD capaz!
