Paso 3: El conector ATX

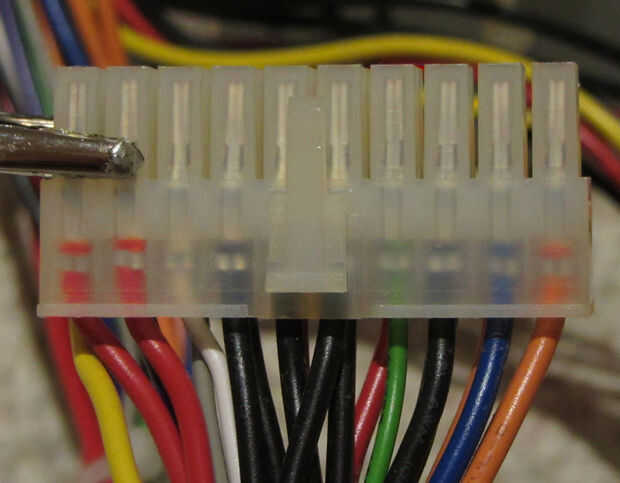

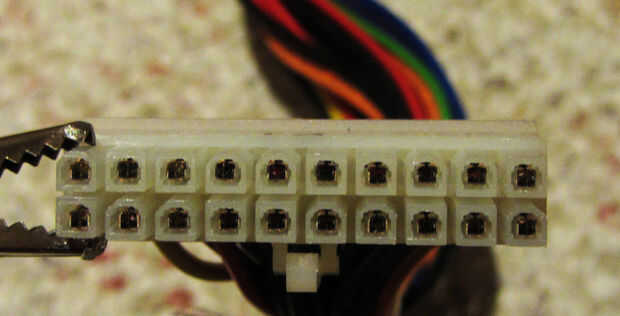

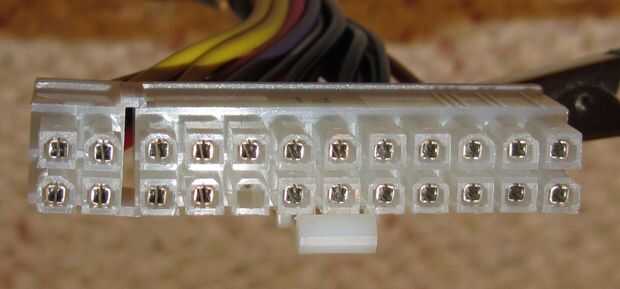

Los dos conectores ATX comunes son 20 y 24 pines. También hay conectores de 20 pines con conectores de 4 pines adjuntos que pueden ser acoplados juntos para que funcionen como un conector de 24 pines. 24 pins es el nuevo estándar.
Lo más probable es que si tienes una fuente de alimentación con un conector de 24 pines no tendrá un - riel de 5V.
También puede comprar adaptadores para utilizar una fuente de alimentación con 20 pines en un conector placa base 24 pines o viceversa. Estos adaptadores son también una buena fuente de un conector precableado si no quieres buscar uno en una placa base y luego pasar una eternidad para soldar los cables a cada pin. (Mmmmm, desoldar y volver a soldar las conexiones 20 +. Ha usted recibido la dosis recomendada de California de plomo hoy?)
Si usted está planeando sobre la conexión a su fuente de alimentación a través de los conectores (es decir, "método B"), usted necesitará utilizar más que el conector ATX para utilizar con seguridad la potencia de la fuente de alimentación. Como se mencionó en el "paso 2", una estimación conservadora sería utilizar al menos una fuente de cable por 6 amperios a (basado en tablas de alambre medidor de amperaje, así como el máximo amperaje nominal de un conector molex).

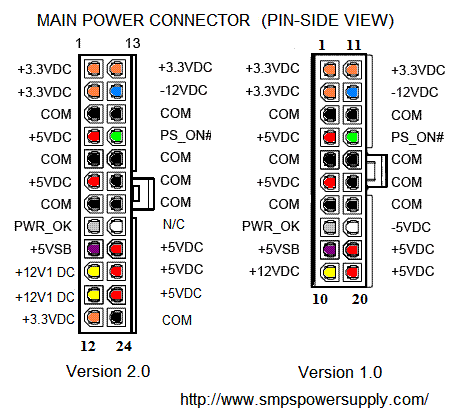

Crédito de la imagen: Tenga en cuenta que la tabla gráfica suministrada no es mi trabajo. Se reproducen aquí con fines informativos solamente de http://www.smpspowersupply.com/connectors-pinouts.html que este sitio también está vinculado a referencias y lectura adicional (paso 6).
