Paso 4: Otros conectores
Además el conector ATX, fuentes de alimentación tendrán algunos o todos los siguientes conectores adicionales:
~ los conectores molex de 4 pines (también conocido como "conectores periféricos")
~ + 12V2 conector (también conocido como "P4 12V" conector)
~ Conector de alimentación PCI Express (PCI-e)
~ Conector de alimentación SATA
~ Conector de alimentación disquetera
~ Aux alimentación conector (es)
Sugeriría que ignorar los tres conectores en la lista, ya que son pequeñas y difíciles de tratar.

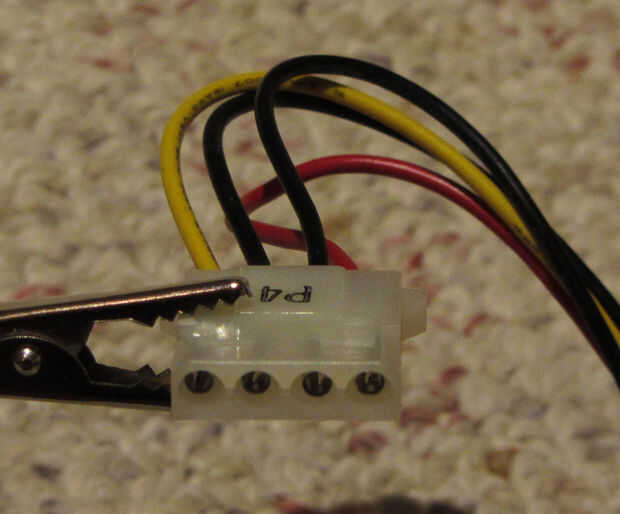

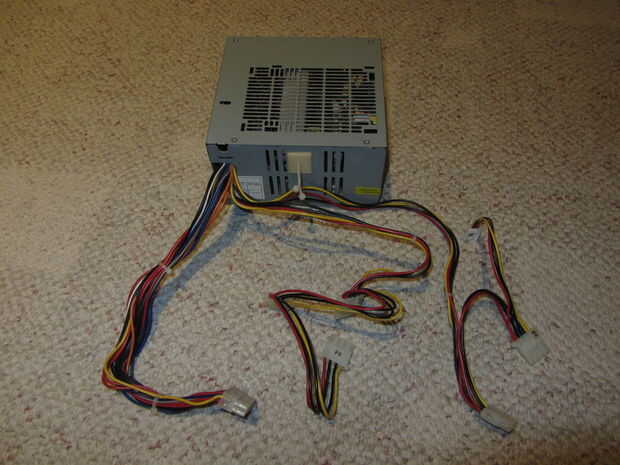

Para obtener con seguridad la potencia máxima desde su fuente de alimentación, le interesa probablemente el molex de 4 clavijas, que le dará más cables provenientes de la + 12V1 y + 5V los carriles, que permite repartir la carga y disminuir la resistencia. Muchos modelos tienen una "daisy chain" de múltiples conectores molex de 4 pines que se conectan en serie en el mismo conjunto de cables (vea la última foto). Obviamente, sólo necesita conectarse a un conector por el sistema de cables.

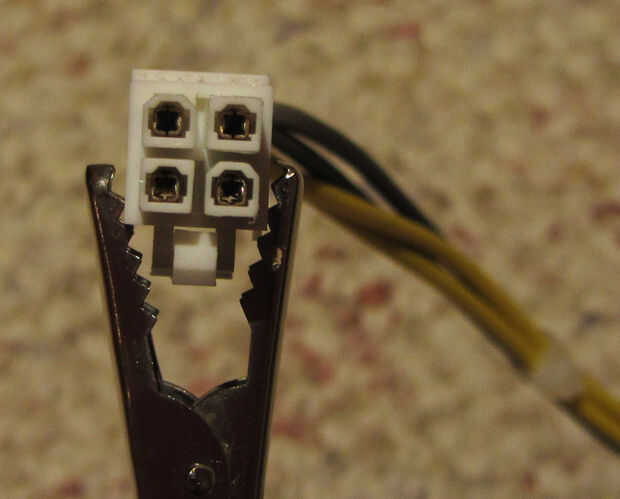

La + 12V2 conector está diseñado para conectarse a algunas placas base con el fin de suministrar energía adicional a los procesadores más nuevos, más grandes. Se etiqueta "+ 12V2" porque generalmente es un carril completamente separado de «+ 12V1». En la etiqueta de la PSU, dará distintas cargas máximas para cada uno + 12V carril. Puede utilizarlos por separado o juntos para lograr una carga máxima mayor de alambre. Darse cuenta de que la fuente de alimentación puede tener una carga máxima total, así, o que pueden ser cargas máximas para los grupos de carriles (por ejemplo + 12V1 es nominal de 16A y + 12V2 es clasificada a 14A, pero el panel lateral puede decir que la carga máxima para ambos + rieles de 12V 20A, por lo que incluso si usted los hilos juntos, no vas a conseguir el 30A que usted pudo haber pensado).

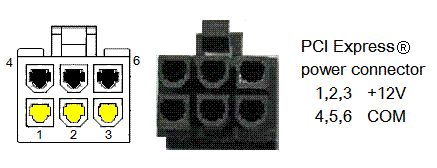

El conector de alimentación PCI-e está diseñado para tarjetas gráficas con demandas de potencia superiores a 75W. Probablemente sólo estarán presente en modelos bastante nuevos que > 450W. Estos conectores pueden tener carriles de sus propios («+ 12V3» y hasta), o no.

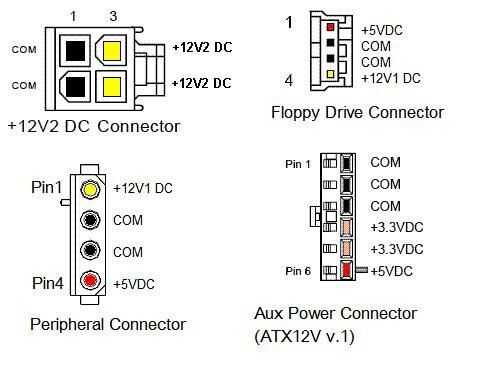

Crédito de la imagen: Tenga en cuenta que los dos gráficos gráficos suministrados no son mi trabajo. Se reproducen aquí con fines informativos solamente de http://www.smpspowersupply.com/connectors-pinouts.html que este sitio también está vinculado a referencias y lectura adicional (paso 6).
