Como siempre estoy escribiendo esto para las personas que no tienen experiencia previa con LEDs, eléctricas y electrónica funciona igual nunca tuve antes lo hice. Os publicando muchas fotos aquí y entrar en mucho detalle acerca de conexiones, cableado etc.. Para que las personas que saben cómo se hacen estas cosas pueden parece aburrido e innecesario, pero por favor, tenga conmigo... es para los novatos.
Para entender los LED y qué mejor sirve sus necesidades ir a mi post anterior: Guía de un idiota a entender LEDs
Contiene los aspectos teóricos de LEDs y en un lenguaje muy sencillo. Una vez que haya una buena comprensión de lo que necesita, lea este post.
Antes de iniciar este hilo me gustaría agradecer a Milad, que me ayudó mucho en todo este proceso tedioso. Es un tío impresionante.

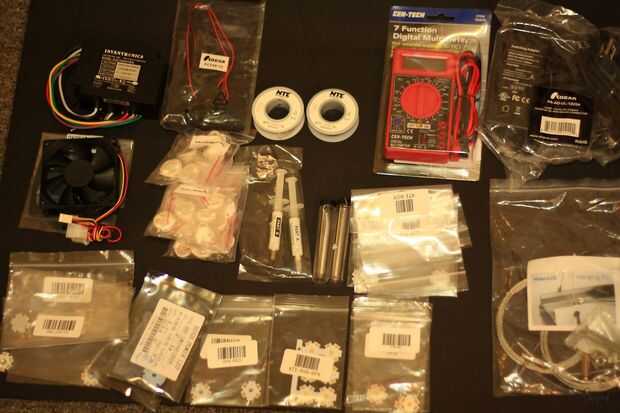

Ordené lo siguiente para la iluminación de LEDGroupBuy.com:
Conector de 12V 5A alimentación w/4PIN molex
4 pines Molex para ventilador de 3 contactos
Ventilador silencioso de 80mm
Adhesivo térmico Arctic Alumina 5g
Céramique plata Ártico 2-25g
CREE LED óptica / lente
(Tipo del LED: CREE XT-E / G XP / XP-E, ángulo óptico: 60, cantidad en paquete: paquete de 6)
CREE LED óptica / lente
(Tipo del LED: CREE XM-L, ángulo de la óptica: 60, cantidad en paquete: paquete de 6)
CREE XM-L blanco
(Color: blanco (~ 6500K), grupo fresco: T5, cantidad en paquete: Single LED)
XML-CW-T5-3 Nos
CREE XP-E rojo
(Cantidad en paquete: Single LED)
XPE-rojo-2 Nos
CREE E XT azul
(Cantidad en paquete: Single LED)
XTE - azul real - 4 Nº
CREE E XT blanco
(Color: blanco neutro (4500K), cantidad en paquete: paquete de 6 (5% de descuento))
XTE-NW-6PK-1 (6 enmiendas LEDs)
CREE E XT blanco
(Color: blanco (3250K), cantidad en paquete: Single LED)
XTE-Warm White-3 Nos
DIM4 - controlador de LED del amanecer y atardecer de puerto 4 V1.0
Nos DIM4-R1.0-1
Ventilador 80mm-1 Nos
Kit colgante para enmiendas del disipador térmico MakersLED-1
Controlador de Inventronics 40w - 700mA

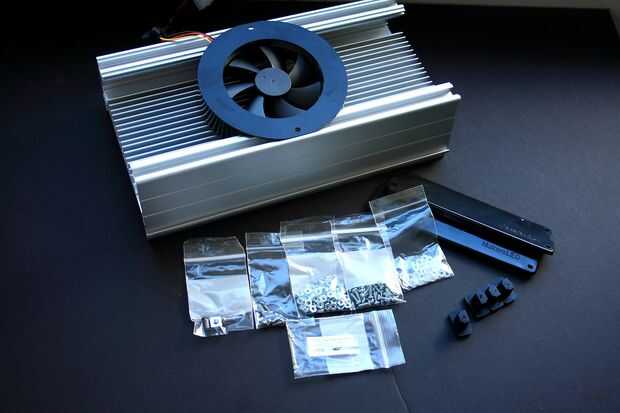

MakersLED diseñador Heatsink Kit - grado profesional (longitud: 12 pulgadas)
Ocean Coral blanco (óptica ángulo: 90°)-2 Nº
No. DT-830B-1 Multímetro Digital OEM
Soldar tubo 10g - 2 Nos
Soldador 60w-1 Nos
Sólido cable 24awg (300 voltios) - 25 pies - negro - 1 Nos.
Trenzado de cable 24awg (300 voltios) - 25 pies - negro

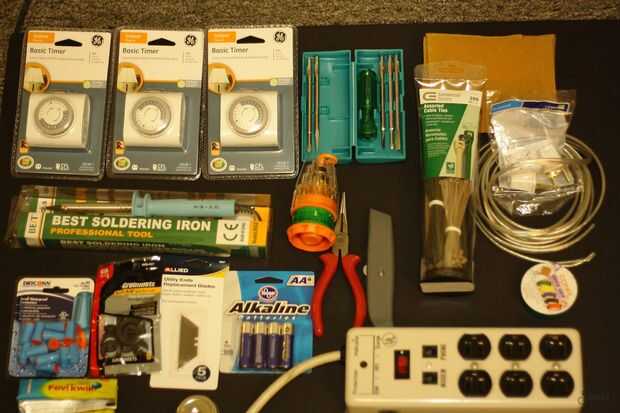

Luego tengo algunas cosas más de Home Depot –
anillos surtidos
abrazaderas de plástico
conectores de cable de la prueba de agua
dos enchufes
algunos temporizadores
alambre extra (en caso necesitada)
Antes de comenzar,

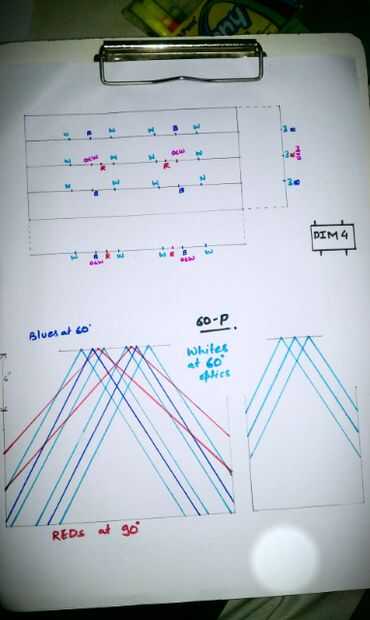

Asegúrese de hacer un bosquejo áspero de cómo sería montar el LED en el disipador de calor. Es muy útil para referirse a él al hacer el circuito. Sin ella sin duda habrá mucha confusión y caos. Un plan de esto está disponible en LEDgroupBuy.com -
Y aquí es mi referencia en los cuadros.
