Paso 7: Los Bits meticulosos
Aquí viene la parte difícil
Cortar un trozo de alambre de 8 pulgadas y enderezar tanto como entonces usted puede poner a través de los orificios en los palitos.

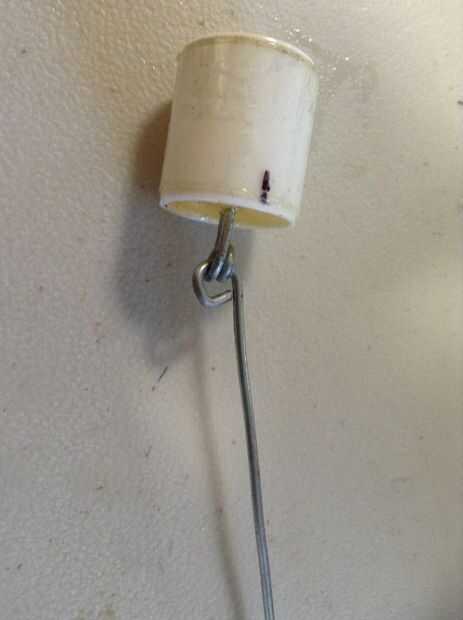

Luego pegue el pistón tapa de pegamento en el tubo de 3/4 pulgada de cobre medio camino hacia abajo. Mida la distancia entre el lazo en el pistón al alambre de suspensión. Corte un cable de aproximadamente una pulgada más y crear un lazo en un lado y lazo al otro lado alrededor del bucle en el pistón.

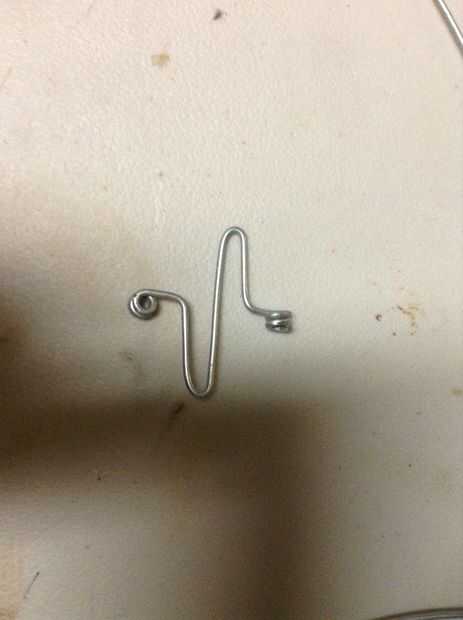

Corte otro pedazo de alambre de aproximadamente 4 pulgadas de largo y poner un lazo en sus extremos y doblar una forma de "Z" en el cable para permitir algunos ajustes. Enganche un lazo en la curva de 90 ° en la varilla de desplazamiento y levante el desplazador sobre a medio camino para arriba. Reforma la Z doble para que el bucle superior es a la misma altura que el alambre suspendido.

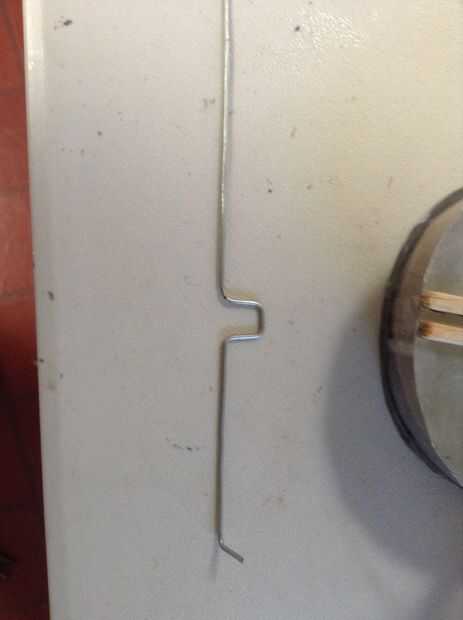

En el cable, marca el punto donde el centro de la es el pistón, luego marque 1/8 de pulgada en ambos lados. tomar el alambre hacia fuera de los palillos del popsicle y doblar el alambre 90 ° en las líneas de 2 1/8 de pulgada para formar una especie de forma de J. luego Mida 1/4 de pulgada desde la curva y doblar otra vez 90 ° para obtener un cam básico.

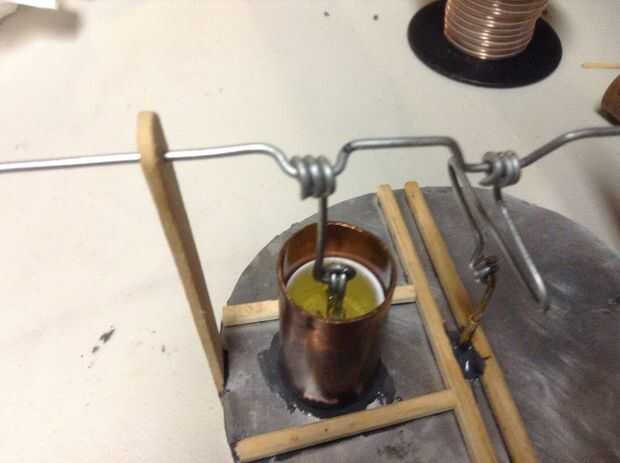

Coloque el cable en la línea para arriba de la leva y palitos a la tubería de cobre. Luego marque el punto a poco más de la varilla de desplazamiento en el alambre y otra vez 1/8 de pulgada a cada lado. Tomar el alambre hacia fuera otra vez y doblar 1/8 pulgada marca 90 º, esta hace tiempo la curva perpendicular a la primera leva. Medir 1/2 pulgadas y doble en una segunda cámara (esto es muy confuso así que mira las imágenes y hará más sentido).

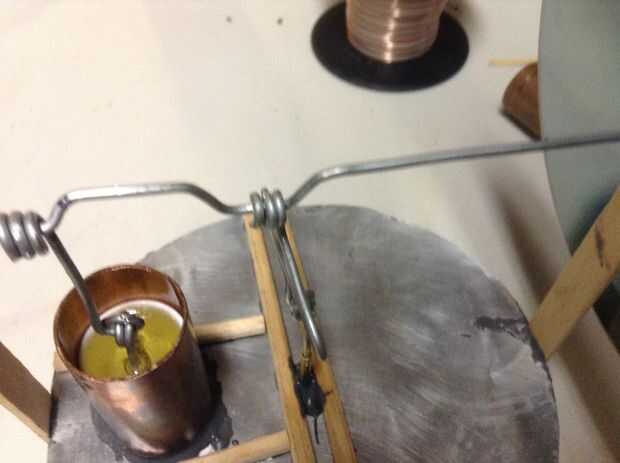

Antes de poner el árbol de levas nuevo en el soporte, deslice los conectores en sus respectivas cámaras y apretar los lazos para que ellos no salen, luego vuelva a colocar el eje en los orificios en los palitos.

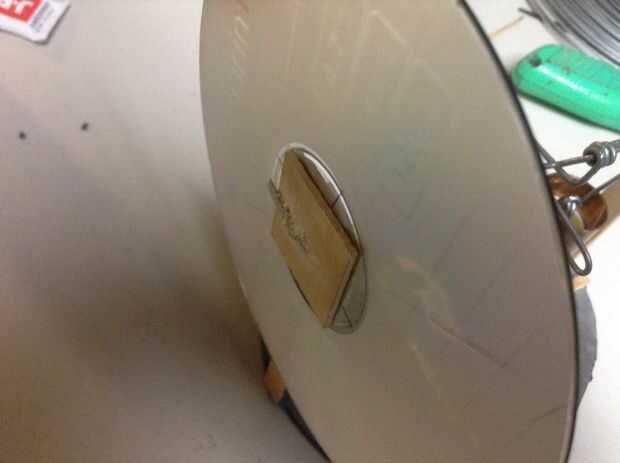

Finalmente puede fijar el volante hasta el final del eje deslizando el eje a través de los agujeros en la madera de balsa, el alambre 90 ° de flexión y utilizar súper pegamento en cola para el volante.

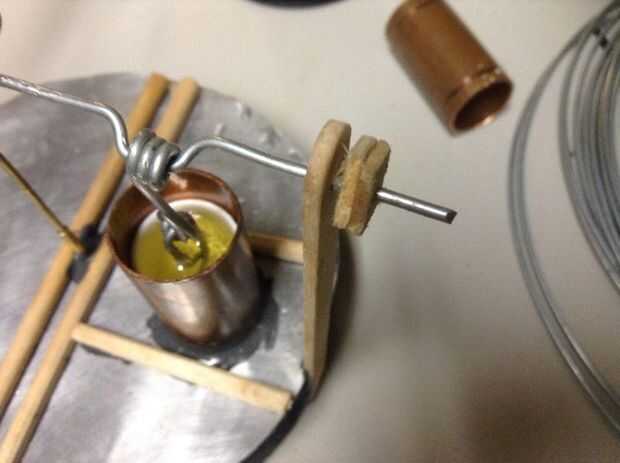

Puede añadir algo al otro lado del alambre que está pegando en el palito o simplemente doblarlo para que no se deslice hacia fuera.

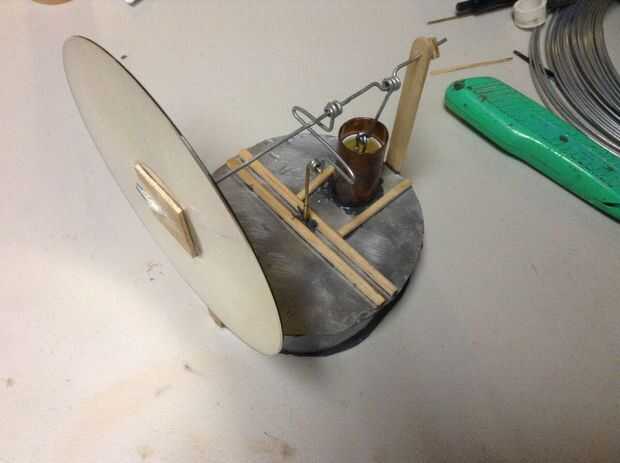

Eso es él. Es un motor de stirling!
Para estas cosas, puedes aplicar agua caliente hirviendo a la cara inferior, dejarlo calentar por un momento y dar el volante una vuelta. Estos motores son direccionales dependiendo de cómo se curva el cam, así que si le resulta difícil hacer o es luchar entonces tratas de girar al revés. También puede utilizar una pequeña llama como una vela en la parte inferior. también ya que funciona por el gradiente de temperatura, podría enfriar la parte superior para obtener mejor rendimiento de ella.
