Paso 2: Configuración del entorno
Conexión del hardware. ver la imagen.

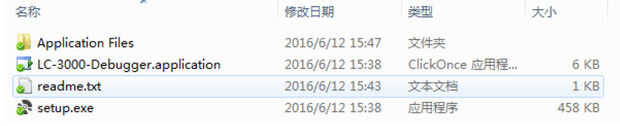

Instalación del software: Descargar software de forma http://www.inhaos.com/downcount.php?download_id=23...e instalarlo.

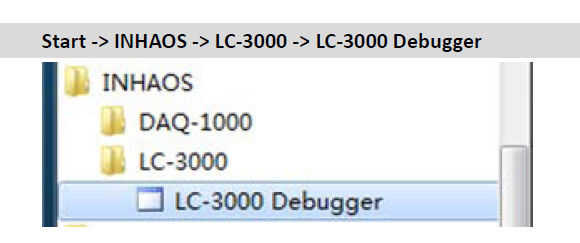

Ventana del depurador, consulte la imagen.
1: número de puerto serie:
Después de la UC-2102 conexión al puerto USB, la PC se asignado a un número de puerto "COMx" a la UC-2102, recordar el número de puerto y seleccione puerto adecuado número y velocidad la tasa en el buzón. Y haga clic en "Abrir" para abrir el puerto comm.

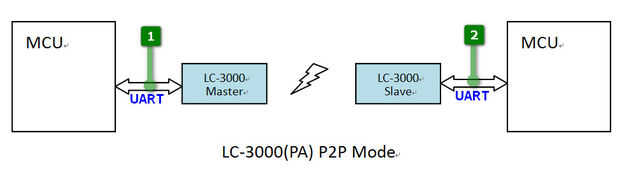

Permite de este modo maestro y esclavo uso diferencia velocidad en baudios, después su MCU cambiar la velocidad de transmisión y datos LC-3000, la LC-3000 se auto aplica la nueva tasa de baudios, que quiere decir en modo de M2M, usuario no es necesario velocidad de configuración para LC-3000. Modo P2P: Este modo es trabajo en modo transparente, llamado velocidad de baudio de final esclavo será auto siga baud del maestro y usuario ajustar tasa de baudios de la LC-3000 a igual velocidad de MCU, y usuario para amo y esclavo MCU tengan la misma velocidad en baudios.
2: modo de transmisión:
SÓLO disponible para el maestro, marca esta casilla, todos los datos se enviarán en el modo de transmisión, en este modo, todos emparejados esclavo puede ser recibidos los datos, transmisión de datos están dirección del signle, sólo expedido por el maestro, todo el dispositivo esclavo puede recibir datos de difusión.
El modo de emisión podrá funcionar combind con parámetro de "Tiempo de emisión", porque transmitido es trabajo de la dirección del signle, para asegurar todo destino puede recibir los datos, el maestro será continuar transmite la señal de transmisión, hasta que las dos condiciones siguientes se cumplen al menos uno de:
1, tiempo de transmisión es por el tiempo de transmisión se puede establecer por comando "= 913", las unidades son mS y la gama se puede configurar en 1000 a 65535 mS.
2, comeing de datos comunicación válida forma de UART RXD, la difusión se romperá si MCU envía datos válidos para la LC-3000.
3: modo de respuesta automático:
Puesto que la comunicación es bidireccional operación excepto el modo de transmisión, para cada paquete de comunicación, emisor esperará la forma ACK del receptor, de lo contrario el transmisor será reenviar el paquete hasta llegar ACK o enviar tiempo de espera. En el depurador, si comprobar esta opción, el depurador automáticamente responder un ACK al emisor una vez que la LC-3000 recibió datos válidos.
4: RF enviar datos:
El formato de datos de LC-3000 necesita al siguiente formato:
= < UID de otro lado >:
Donde:
- «=»: Cabeza fija: carácter ASCII

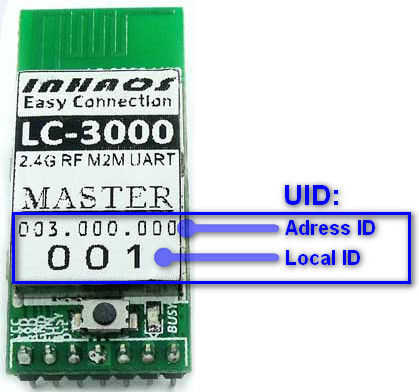

- : El último byte del dispositivo de destino ' UID, cada LC-3000 tiene es propio UID, total 4 bytes, el último byte es ID Local y otros 3 bytes ID de dirección, el UID ha preprogramado en la fábrica y marcado en la etiqueta, también usuario puede ser modificar el UID comando "900" y "= 901".
- ":": Fix token para dividir los datos y la dirección
- Los datos del usuario, en modo de M2M y P2P, la longitud máxima de datos están 240Bytes, en el modo de transmisión, la longitud máxima de datos es 51Bytes.
- Fix final de símbolos, de 2bytes de datos hexagonales "0x0d 0x0a"
5: UID de otro lado:
Escribir UID del otro lado, el depurador se puede combinar datos y dirección válida en un paquetes enviados a la LC-3000.
Sobre el UID:
Cada dispositivo tiene es propio UID
El UID ha preprogramado en la fábrica
Usuario puede ser modificar el UID de comando "= 0x90" y "= 0x91"
El maestro puede ser ID tienda max 126 del esclavo y el esclavo puede ser ID de tienda max 126 Maestro
El UID puede ser eliminado por el comando «= 906» y «= 907»
El dispositivo es identificar por UID Local (el último octeto de UID), así que en una misma red el último byte de UID puede no repetir, si estas cosas suceden por favor usan "= 90" para cambiar un nuevo ID
Usuario modificar el UID, que tenga en cuenta a continuación:
en una misma red, no puede repetir el último byte de UID (ID Local).
Para todo el dispositivo, no puede repetir el UID.
La gama de la ID Local es 0 ~ 125, otro número puede causar error inesperado
6: datos del usuario:
Escriba aquí, que el depurador se puede combinar datos y dirección válida en un paquetes enviados a la LC-3000.
7: registro de la comunicación:
Todos los datos enviados y recibidos será registro aquí.
8: área de comandos:

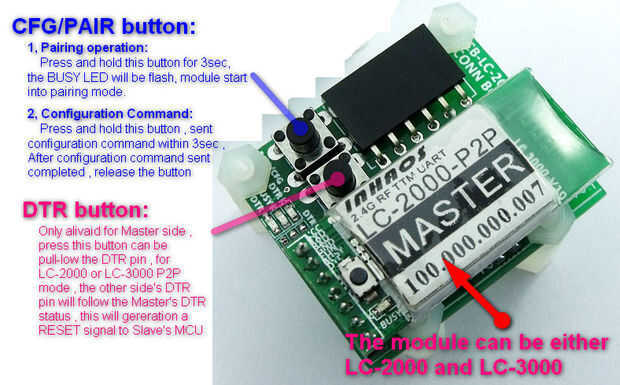

usuario puede utilizar los comandos aquí. Para LC-3000, usuario puede enviar comando de configuración LC-3000 a estado oportuno de la instalación, a envía el comando de configuración, usuario necesidad tirar-bajo el pin "CON/par" y envía el comando, en el depurador, usuario puede presione y mantenga presionado el botón CB-LC-2000, envía el comando de configuración.
Enviar el comando de configuración:
S1: Presione y mantenga presionado el botón CFG/par
S2: Enviar el comando de configuración dentro de 3 segundos
S3: Liberado el botón
