Guía de usuario de depurador de módulo M2M RF UART 2.4G (4 / 4 paso)

Paso 4: Guía de selección

Guía de selección de fácil conexión:

S1: Según real uso, estimar el número de terminales de comunicación, un maestro puede ser conectado 126 máximo esclavo y una esclava se pueden conectar máximo 126 maestros.

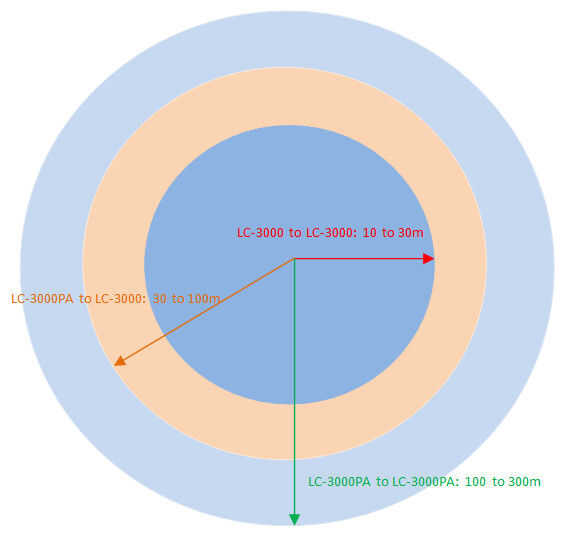

S2: Dependiendo del campo de aplicación, seleccione la potencia de RF, LC-3000 y LC-3000PA puede ser comunicación entre sí, la imagen izquierda de la referencia de distancia referencia. Nota: La distancia de comunicación es depende del medio ambiente, clima, instalación etc., por lo que la distancia arriba apenas para la referencia, ha probado en el medio ambiente al aire libre y en aplicaciones reales hay algunas diferencias.

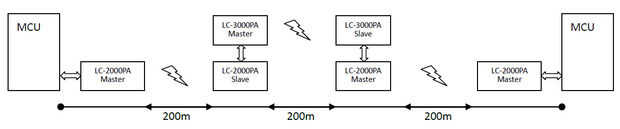

S3: Si la distancia de la comunicación no es suficiente, usuario puede ser muy fácil de ampliar gama combinada LC-2000 y LC-3000. Por favor, consulte más abajo de la imagen.
