Guía del idiota a la programación de AVR en el barato (con el IDE de Arduino!) (3 / 5 paso)

¿Paso 3: Pequeña escala MIG soldadura, alguien?

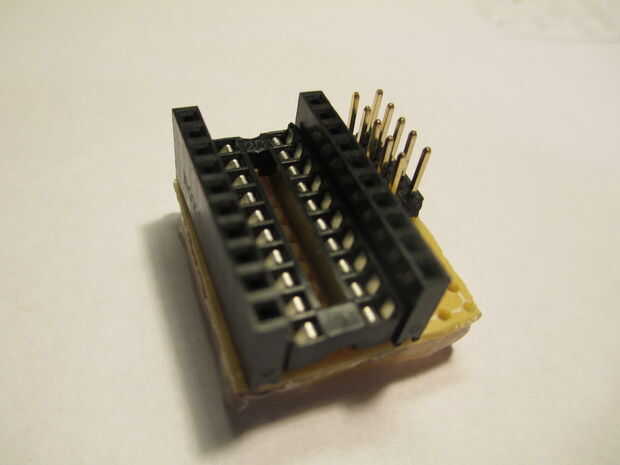

Para empezar, permite montar una cuna simple (ghetto) de nuestros chips. La mayoría de estos chips tienen pines que difieren un poco, tan sólo que el Attiny85 y Attiny2313 puede ser programado en el mismo socket. El diseño que utilicé para mina toma ventaja de esto.

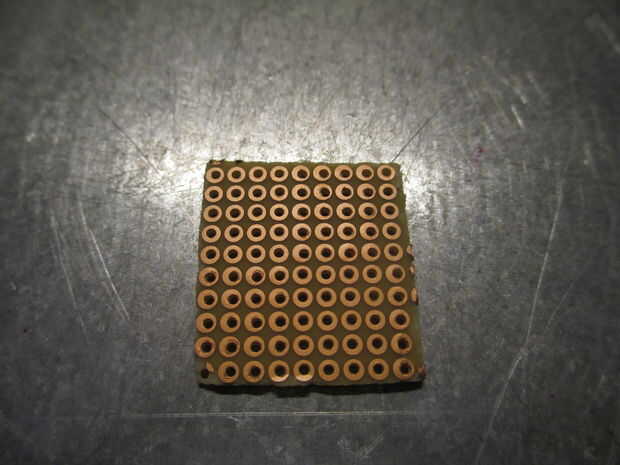

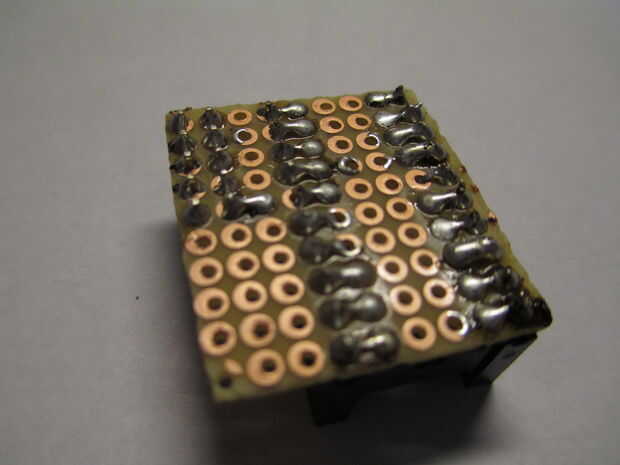

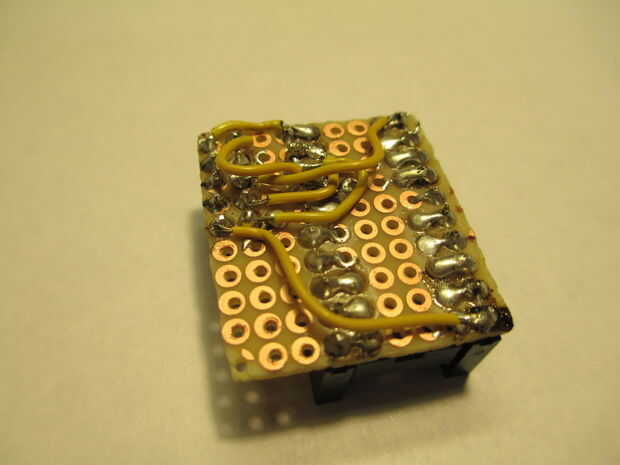

En primer lugar, organizar sus piezas sobre la placa perforada como se muestra y les de la soldadura hacia abajo. Trate de no hacer las articulaciones tan fea como la mía.

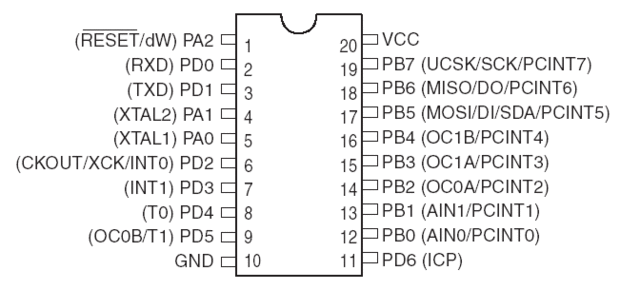

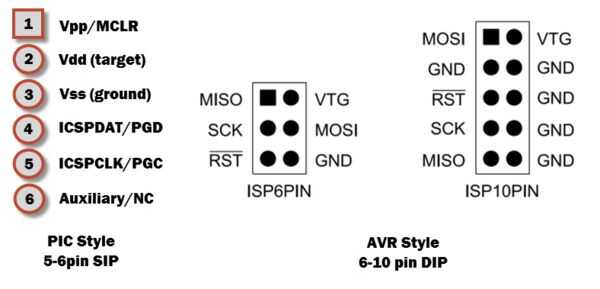

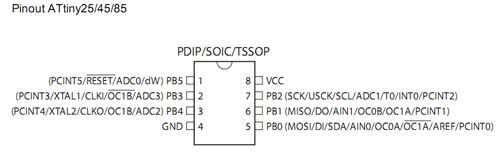

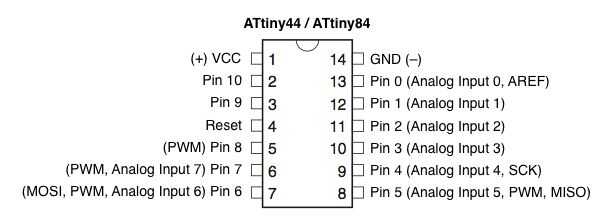

Nuestro objetivo es hacer coincidir los seis pernos esenciales en nuestro programador con los pines correspondientes en nuestro microcontrolador; Estos pines sería MISO, MOSI, SCK, RESET/RST, GND y VCC/VTG. Las dos filas de encabezados masculinos será donde se conecta nuestro programador. He incluido diagramas para la mayoría de las fichas que se puede utilizar. También he incluido un diagrama que muestra que pin que está en el encabezado. Ir lento y asegúrese de que no confunda las patas.

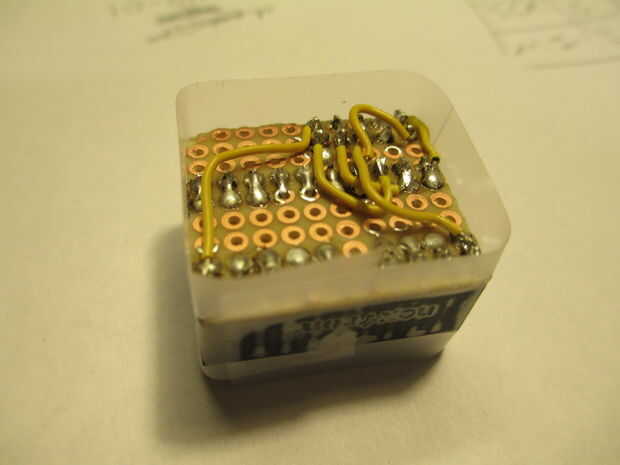

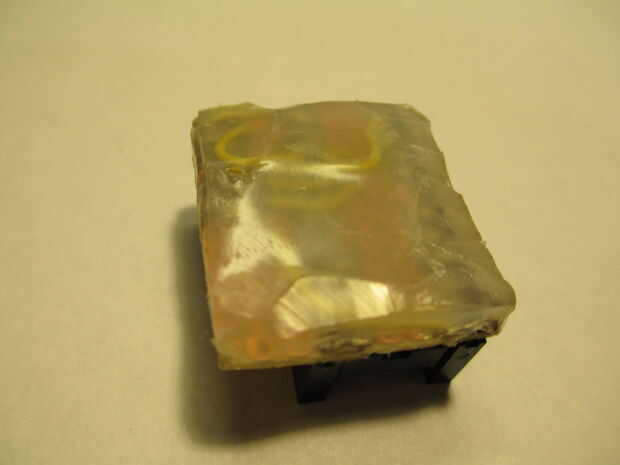

Una vez que termines, probar sus pernos con un probador de continuidad y asegúrese de que todos van a los lugares correctos. Puedes sellar tu circuito para evitar daños. En mi caso, yo solo había empapado lo de pegamento caliente. Afortunadamente, las regulaciones de FCC no se aplican a mi circuito.
