Guía del idiota a la programación de AVR en el barato (con el IDE de Arduino!) (4 / 5 paso)

Paso 4: Configuración de la computadora no para micro.

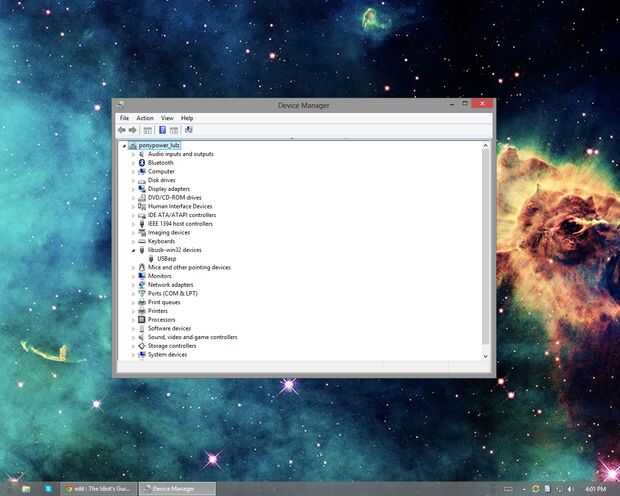

Ahora que nuestro chip está listo para ser programado, tenemos que configurar el programador. Si tienes un USBasp y ejecutar windows, descargue el controlador de http://www.fischl.de/usbasp/ e instalarlo. Si tienes un USBtinyISP y ejecutar windows, obtenga el controlador de http://learn.adafruit.com/usbtinyisp/download. Compruebe en "Administrador de dispositivos" para ver si el programador se muestra cuando la enchufa. Si es así, estás listo!

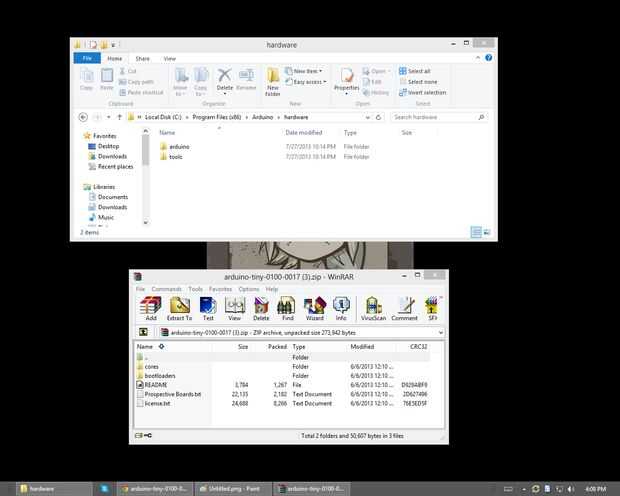

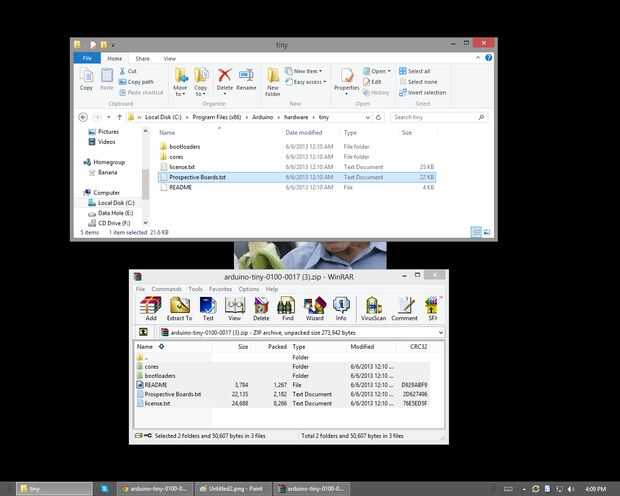

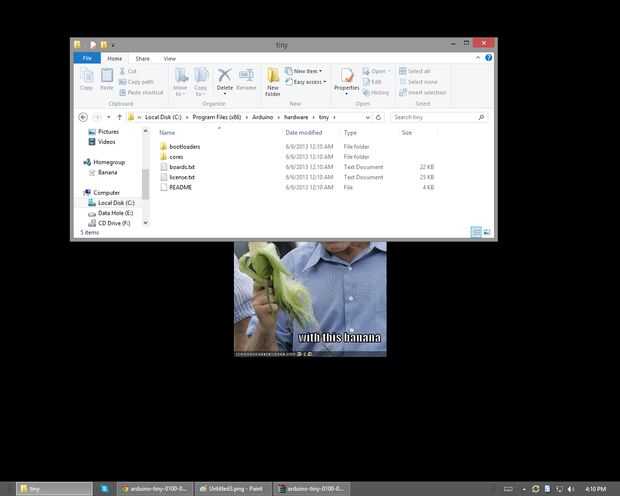

Descargar la última versión del IDE Arduino desde http://arduino.cc/en/Main/Software e instalarlo. Para conseguir que funcione con chips que no sea el ATmega328, tendremos que añadir algunos plugins. Ir a https://code.google.com/p/arduino-tiny/ y descargar la última postal de Arduino-tiny. Vaya a "C: /(Your install directory)/Arduino/hardware" y crear una nueva carpeta llamada "minúscula". Descomprimir el contenido del pequeño arduino en esta carpeta y renombrar el archivo llamado "Boards.txt posible" a "boards.txt".

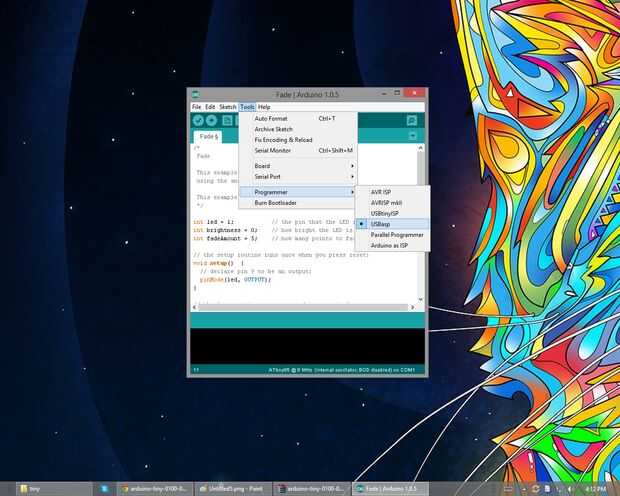

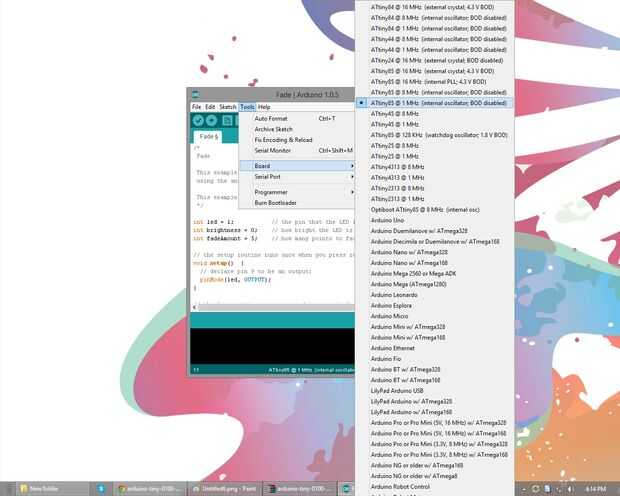

Entonces, abrir el IDE de Arduino. En primer lugar, vaya a herramientas -> Programador y seleccionar el programador de la lista desplegable. Luego, vaya a herramientas -> tablas y seleccione el chip que desee programar. Puede haber varias versiones del chip de la misma; Asegúrese de que selecciona la versión de "1 MHz", como chips de fábrica están ajustados para funcionar a esa frecuencia fuera de la caja.

Si usas un USBasp, usted debe un cortocircuito Jumper3. Esto disminuye la programación velocidad suficiente para a las virutas del programa que trabajan a 1 MHz.

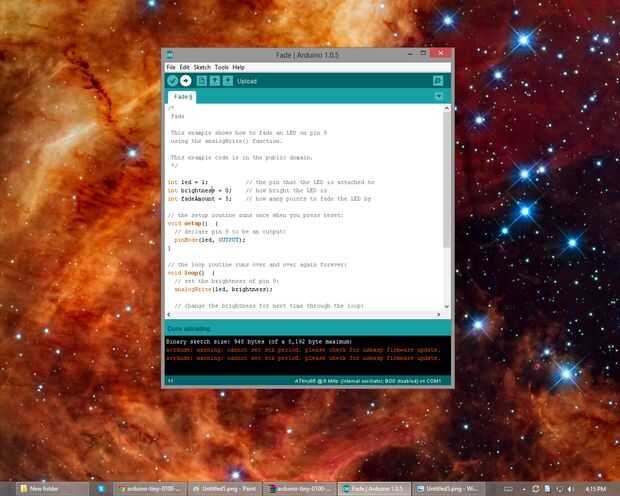

Finalmente, dar su nuevo chip un torbellino! Buscar "Fade" en el archivo -> ejemplos menú 01-conceptos básicos-> y cambiar la línea
int led = 9;           el pin que el LED está conectado a
Para
led int = 1;           el pin que el LED está conectado a
puesto que el chip no tenga un pin 9. Presione upload.

Es posible que obtenga algunas advertencias, bu si todo funciona... te debe haber programado con éxito su primer chip!
Conectar el pin GND de tu chip al terminal negativo de una fuente de 5 v y VCC para el positivo. Luego conecte un LED (con una resistencia) entre el terminal negativo y el pin 1 de su chip. Si poco a poco se desvanece en y hacia fuera, usted gana!
