Paso 4: 2D bolsillo 2
1. Haga clic en Pocket 2D en la cinta superior.
2. Utilice la misma herramienta utilizada en la operación anterior, que se selecciona por defecto.
3. mientras todavía en la pestaña de herramienta, cambie su velocidad de avance de penetración a 20 / min.

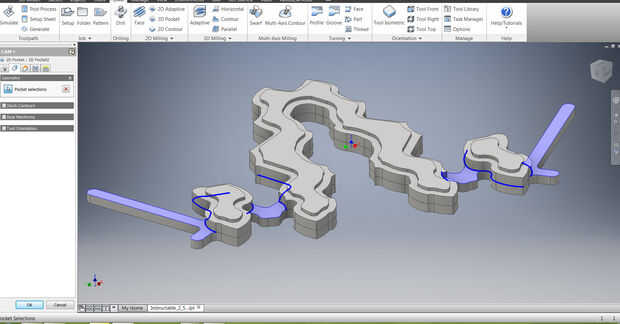

4. hace referencia a la imagen de arriba, seleccionar cuidadosamente la cara de los dos bolsillos de nivel medio y los dos bolsillos más bajos.

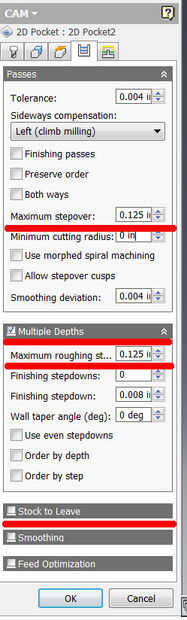

5. en la ficha pasos, cambiar el ancho de paso máximo a 0.125", que es el 50% del diámetro de la herramienta que estamos utilizando. A continuación, compruebe "Múltiples profundidades." Estos bolsillos son lo suficientemente profundos como para que queremos bajar varias veces dentro de nuestras trayectorias. Cambiar el máximo desbaste paso descendente a 0.125" así. Por último, desactive "Stock a dejar".

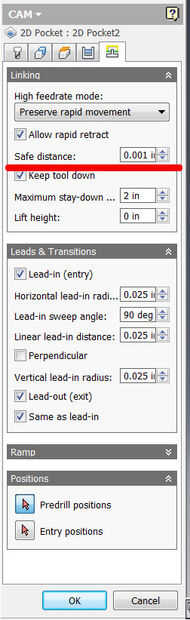

6. en la ficha enlazar, cambiar la distancia segura a 0,001". Esto asegura que las entradas y cables de salida no interfieran con la parte. (Por defecto, estos links realmente tallar en su parte. Como un experimento, ver qué pasa cuando salga este número en el valor predeterminado. Simular y verificar parte comparación para ver donde están las estrías, que aparecen en rojo).

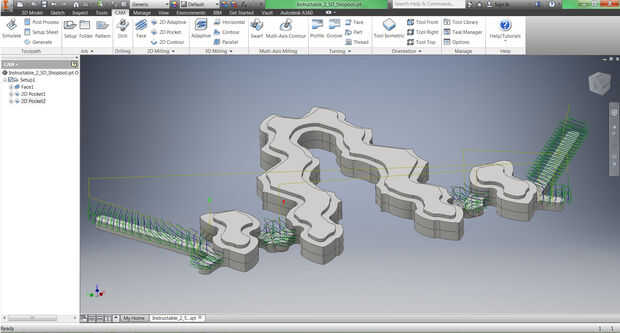

7. Haga clic en Aceptar para crear la trayectoria de herramienta.

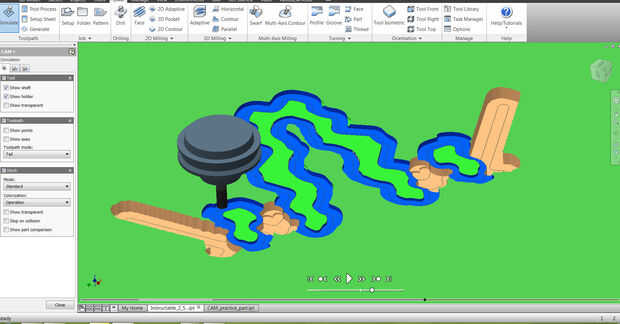

8. Haga clic en configuración en el árbol de la característica de CAM y haga clic en simular en la cinta anterior. Jugar la simulación para verificar sus trayectorias.
