Guía del principiante a ESP8266 y twitteando con ESP8266 (8 / 17 paso)

Paso 8: conexiones

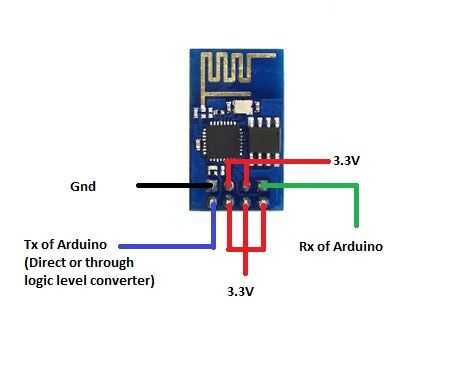

Las conexiones de ESP8266 son:

ESP8266

Gnd ---------------------> Gnd

GPIO2 -----------------> 3.3V

GPIO0 -----------------> 3.3V

RX ---> Rx del Arduino

TX ---> Tx de Arduino(direct or through logic level converter)

CH_PD ----------------> 3.3V

RESET ----------------> 3.3V

Vcc----------------------> 3.3V

(Nota que en algunas versiones ESP Rx deben conectarse a Arduino Tx y Tx ESP debe conectaron Rx del Arduino).

Si está usando programador FTDI o USB al convertidor serial TTL, conecte su Tx y Rx Rx y Tx de ESP8266 respectivamente.
