Guía del principiante a la impresión en 3D con el Objet Connex 500: Cómo construir un tanque de lanzador de misiles (y limpiar el desorden que hiciste en el proceso) (5 / 16 paso)

Paso 5: Se separan en conchas

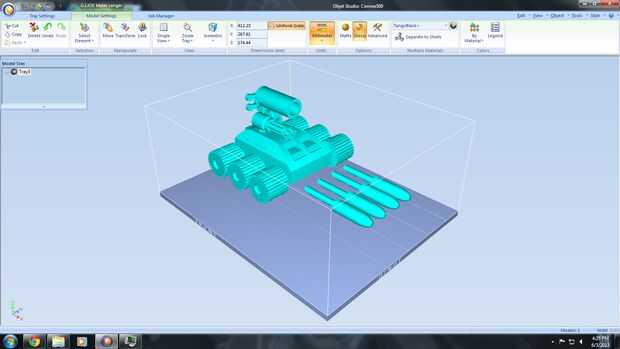

El siguiente paso para el modelo de la impresión 3D es para separar a conchas. Básicamente, usted está haciendo la impresora 3D reconocer cada componente (shell) como una parte separada del modelo, así que usted puede imprimir cada cáscara con un material diferente. ¿Recuerdas cuando te dije en el paso 2 "esta parte es importante para los próximos pasos (el modelo del edificio)..."? Ya sabes la razón: cada componente básico en el diseño de 123D se convertirá en una concha para el estudio del objeto.

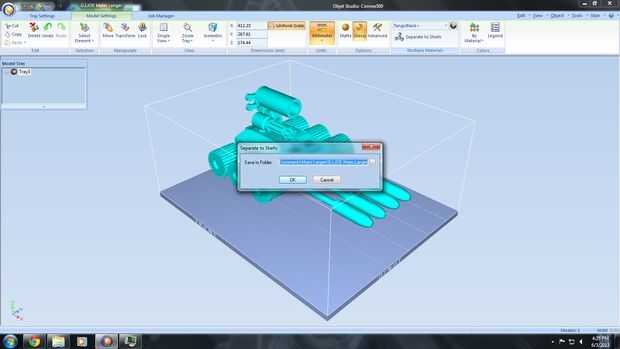

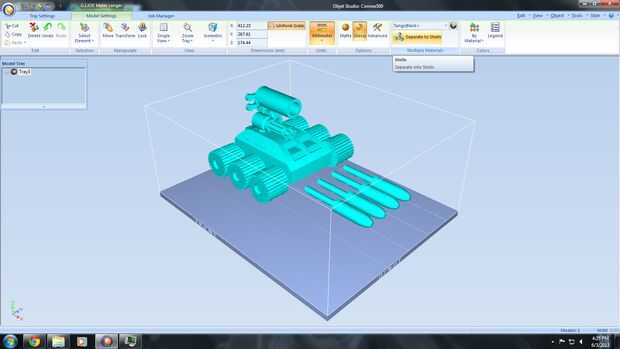

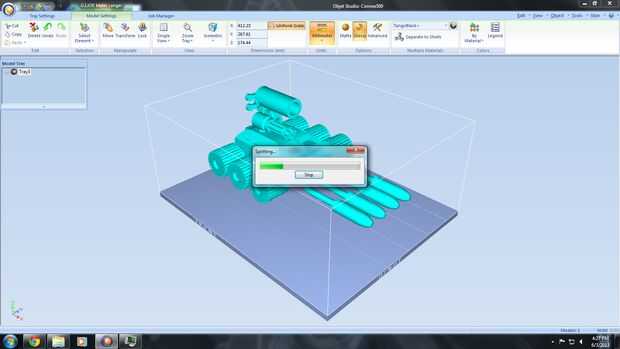

Ir a "Separado de conchas". Abrirá una ventana mostrando la carpeta donde se guardarán las cáscaras. A continuación, haga clic en "ok". Ahora verá las diferentes conchas en la ventana izquierda. Cada vez haga clic en una cáscara, se resaltará el nombre de la ventana y viceversa.

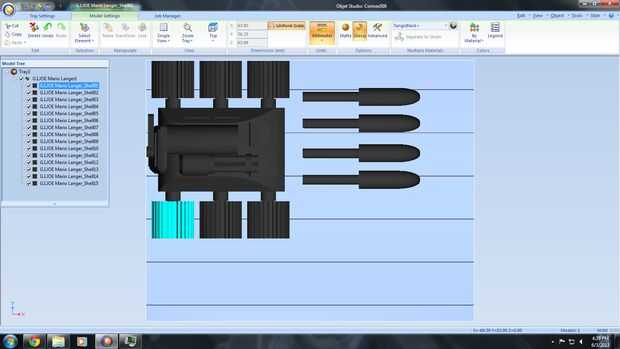

En este proyecto específico (el C.A.T. Artic), las cáscaras en la ventana izquierda (cada nombre comienza con las palabras "G.I.JOE Mario Langer_Shell") con sus respectivos caparazones en el modelo son:

1: la rueda derecha trasera
2: media rueda derecha
3: la rueda derecha delantera
4: rueda izquierda trasera
5: rueda delantera izquierda
6: media rueda izquierda
7: lanzador
8: ametralladora
9: misil 1
10: activar 1
11: cuerpo principal del tanque
12: misil 2
13: misil 3
14: misil 4
15: activar 2
