Guía para el osciloscopio Tektronix TBS 1042 (1 / 9 paso)

Paso 1: Guía terminología

Algunos términos preliminares para conseguir nosotros empezó

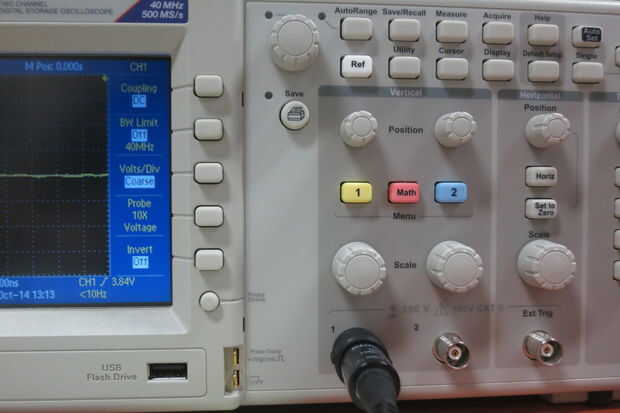

Tecla: cualquiera de las teclas a la derecha de la pantalla sin etiquetas permanentes. La pantalla mostrará una etiqueta adecuada para las teclas dependiendo del contexto.

Botón CH1: el botón amarillo con un 1

CH 2 botón: el botón azul con 2

Paso / paso: El guión indica una serie de pasos que construyen el uno del otro
