Paso 2: Instalación de sonda

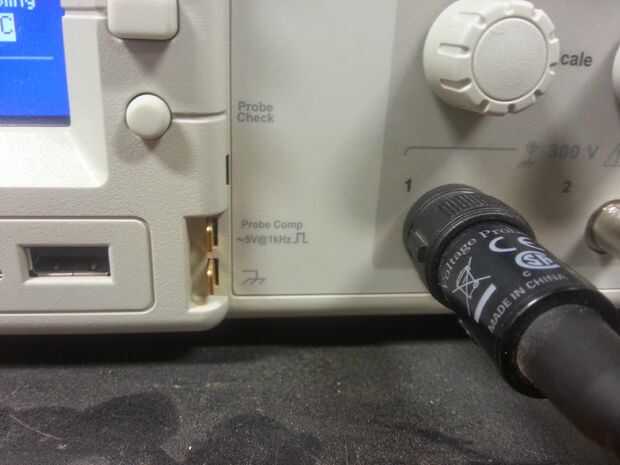

Encienda la o-scope. Espere a que pase la auto-comprobación, luego pulse cualquier botón para continuar. Conecte la sonda al BNC puerto de canal 1 en el ámbito de la o. Alinee las ranuras en la punta de prueba con los pequeños puestos en el puerto de o-scope. Gire el conector de la sonda a la derecha para bloquearlo en su lugar. (Cuadro 1)
Compensación sonda implica girando un pequeño tornillo que une al condensador variable dentro de la sonda. Girando el tornillo, cambian la respuesta de frecuencia de la sonda. Ayuda a asegurar las medidas de la sonda con precisión. En las puntas de prueba TPP0101 y TPP0201, el tornillo se encuentra en el conector BNC.

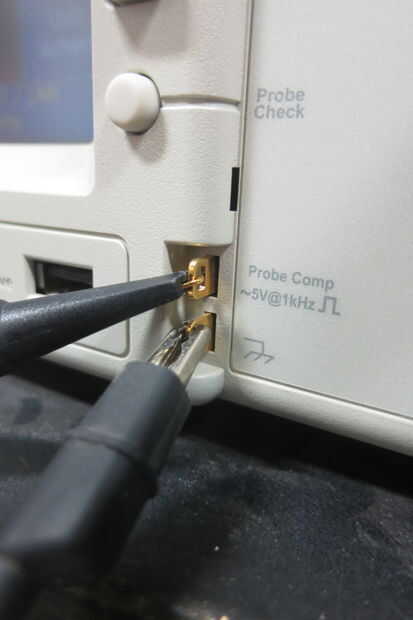

Conecte la punta de la sonda al terminal superior que dice sonda comp. Conecte la pinza de la sonda a la parte inferior con el símbolo de la tierra a su lado. Ver la segunda foto de aclaración
Ahora necesitamos para asegurarse de que sabe del alcance o la atenuación de la sonda. El factor de atenuación ayuda a limitar la carga en el circuito bajo prueba, pero también divide su señal por algún factor. El estándar para las puntas de prueba general es un factor de atenuación de 10 o 10 X. Para establecer el alcance o, pulse el botón CH 1 Oprima la tecla suave Punta de prueba 10 X atenuación / Oprima tecla suave atenuación de voltaje hasta que aparezca 10 x. Presione la tecla blanda Back / Presione el botón AutoSet (ver tercera imagen)

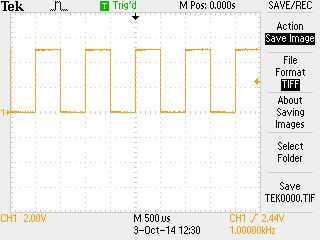

Usted verá una onda cuadrada en la pantalla con un período de 1 kHz a aproximadamente 5 V pico a pico a 1 ms/división (1ms/Div) (véase la cuarta foto)

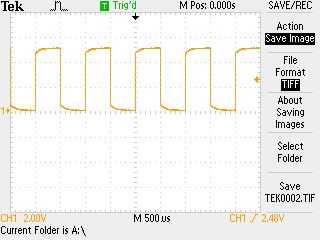

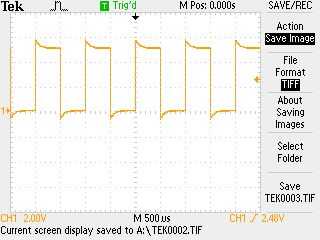

Ahora nosotros podemos compensar! Si la salida de la sonda es como la cuarta foto con ondas cuadradas rematadas planas, la sonda correctamente se atenúa. Si la vanguardia de la onda cuadrada es curva como en la quinta foto, la sonda debe ser compensada más. Gire el tornillo de compensaciones hasta que la onda cuadrada es plana. Si la vanguardia de la onda es picuda, la sonda es más compensada. Gire el tornillo hasta que la onda es plana. Generalmente no tardará mucho giro para compensar adecuadamente la sonda.
