Paso 4: Controles verticales

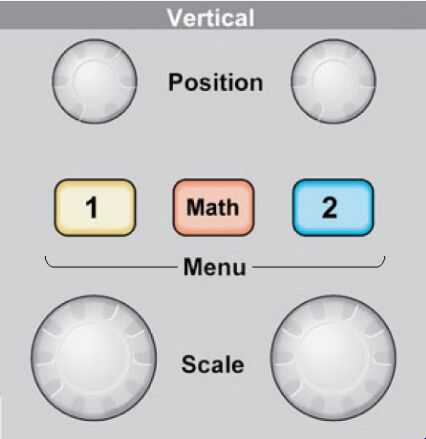

Los controles de la izquierda controlan CH 1 y CH 2 de control de los controles de la derecha.
La perilla de posición mueve la señal correspondiente, hacia arriba o hacia abajo
La perilla de la escala aumenta o disminuye el factor de escala vertical de la ventana. Se extiende de 20 mV a 50 V (0.02 V - 50 V).

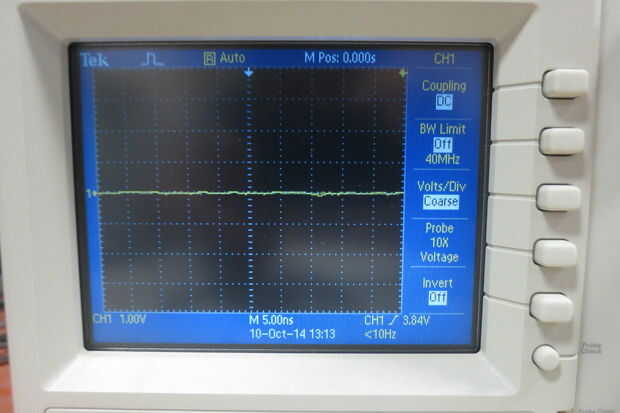

Pulsando la tecla suave de Volts/Div (se muestra en la tercer imagen) puede seleccionar para la perilla de escala dar curso o ajustes finos de la escala vertical (AKA la vertical voltios/división). Una división es una de las líneas de puntos blancas en la pantalla. 5 voltios/Div significa que cada línea horizontal indica un cambio de 5 V de la línea horizontal anterior. La línea horizontal en medio de la pantalla representa 0 V.
Los botones CH 1 y CH 2 activar sus respectivos canales y desactivar.
La matemática cambia la forma de onda de matemáticas. Una vez que se presiona el botón de matemáticas, podrás seleccionar las operaciones matemáticas a realizar utilizando las dos formas de onda como la suma, resta y multiplicación. Estas opciones se pueden seleccionar con la tecla etiquetada operación.
