Guía para el osciloscopio Tektronix TBS 1042 (5 / 9 paso)

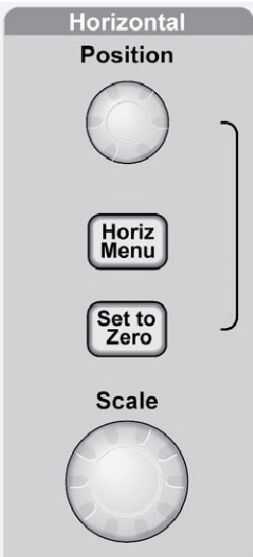

Paso 5: Controles horizontales

La perilla de la posición controla la ubicación horizontal de todas formas de onda: CH 1 y CH 2 matemáticas

El botón de Horiz menú muestra el menú Horizontal

El sistema a cero botón devuelve el eje horizontal a 0

El botón de escala controla el factor de división de tiempo horizontal de la ventana. Puede variar de 5 ns a 50 s.
