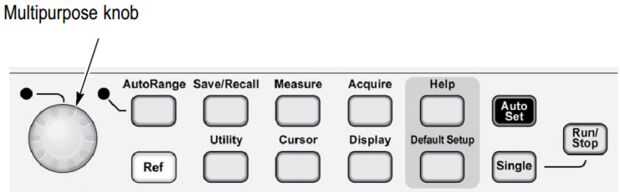

Paso 7: General y botones de Control de menú
El último grupo de botones de realiza la mayoría de la funciones del ámbito o de acopio.
El mando multifunción se utiliza para navegar por los menús en la pantalla. Cuando se enciende el LED verde al lado de la perilla, se puede utilizar la perilla para seleccionar varias opciones.
El botón de ajuste automático intenta escalar la ventana para adaptarse a la forma de onda de 1 CH o CH 2 sondas. Tenga cuidado, usted puede conseguir resultados extraños si el alcance o no puede determinar cómo escalar correctamente la ventana de visualización. Ajuste automático continúa a escala de la ventana para ajustar la forma de onda si la forma de onda cambia drásticamente.
El botón de Save/Recall accede el menú Save/Recall
El botón de medición muestra el menú de las mediciones. Esto es útil si se desea medir ciertos aspectos de la forma de onda, como amplitud, período, frecuencia, desplazamiento de fase entre dos señales.
El botón adquirir muestra el menú de adquisición. En el menú encontrará ajustes para cambiar cómo el alcance o interpreta la forma de onda se mide. Puede encontrar más información en el manual.
Ref botón te permite el que acceso almacenar formas de onda de referencia.
El botón Utility acceda el menú de utilidad
El botón de Cursor acceda el menú de Cursor. Los cursores son líneas verticales y horizontales que sólo se pueden mover cuando se activa el menú Cursor. Se mueven usando las perillas en el ámbito de la o. Hay cursores de tiempo (líneas verticales) y amplitud cursores (líneas horizontales) que se utilizan para medir las características de tiempo y amplitud de la onda.
El botón de visualización tiene acceso al menú de pantalla.
El botón ayuda acceda el menú de ayuda, que es muy útil para aprender sobre diversas funciones.
El botón de configuración por defecto devuelve el alcance o la configuración de fábrica. Esto es útil si usted hace un gran lío de cosas.
El botón AutoSet intenta hacer una elección inteligente para mostrar mejor la forma de onda de entrada. Parece tomar más libertades que ajuste automático, que se pueden interpretar como más posibilidades de hacer un lío que exhibe la señal. Puede ser útil para la búsqueda de formas de onda de evasivas.
El botón Single adquiere una forma singular de señal y se detiene.
La tecla Run/Stop alterna entre adquisición y pausa la adquisición de la forma de onda de entrada.
Para guardar y guardar/imprimir botones sirven para guardar datos en una memoria USB insertada en el panel frontal.
