¿Paso 8: Medición Simple ejercicio?
Este paso proporciona una manera fácil de aprender cómo la sonda o del alcance se utiliza para medir componentes de circuito. Usé un Arduino como la fuente de señal.

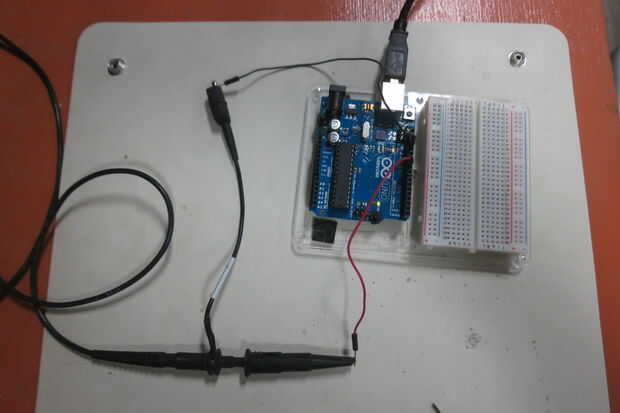

El código era muy rudimentario, sólo lo suficiente para obtener una señal PWM de la Junta. Os adjunto un cable puente al Pin 11 y otro al suelo. A continuación os adjunto la sonda como se muestra en la primera foto. El código era:
const int SignalOut = 11;
void setup() {}
pinMode (SignalOut, salida);
}
void loop() {}
analogWrite (SignalOut, 200);
}

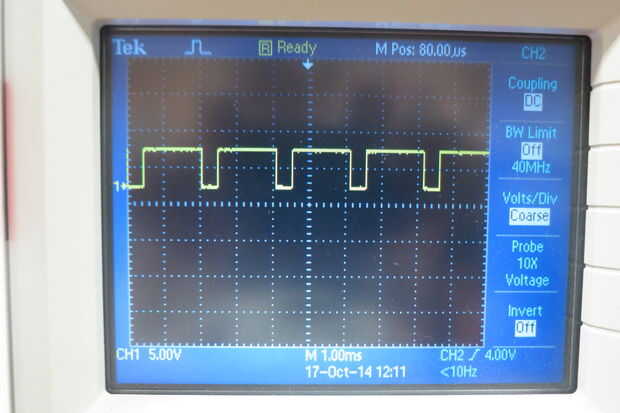

Cualquier pin con capacidades de PWM se puede utilizar (tiene un ~ al lado el número de pin) y debería funcionar todo terreno en el Arduino. En cuanto a la cantidad, puede variar desde 0 a 255. Prueba diferentes valores para ver lo que parecen en el ámbito de o! El resultado de mi Arduino es en la segunda foto.
