Paso 7: Parte 6: muele su piñón
2) Coloque hacia arriba su lado superior de la plantilla en el torno CNC para que los extremos de la plantilla de ajuste cómodamente contra los extremos de la mordaza y apriete mucho (pero no demasiado). La cantidad que apriete es crucial para mantener la rueda dentada en blanco en su lugar mientras que está siendo molido.
3) reemplazar el molino de extremo de ¼" con el molino de extremo de 1/8". No te preocupes acerca de longitud, que será corregido en el paso 4.

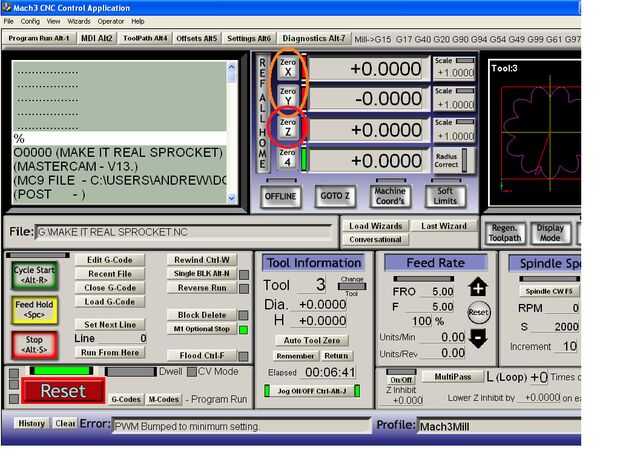

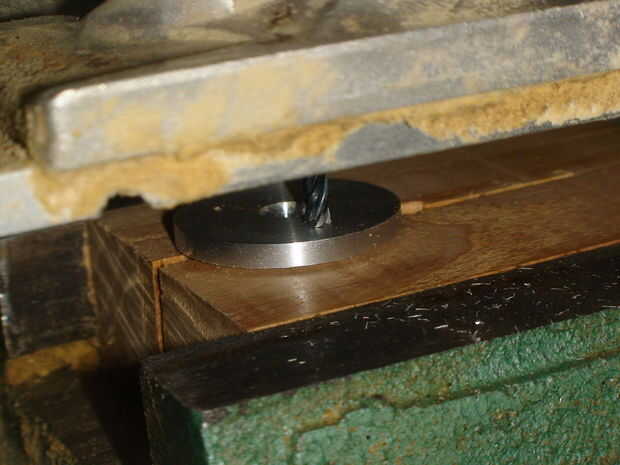

4) mueve el eje y ¼" desde el origen del centro y Baje suavemente el eje z hasta la punta del molino de extremo de 1/8" está tocando la parte superior del piñón blanco. Haz clic en el eje z 0 en Mach3 (un círculo rojo), pero no presione los botones de eje de 0 x (un círculo anaranjado en la imagen) o el eje y 0. Si lo hace, que tenga que empezar!
5) levantar ligeramente el eje z y empezar el huso. Se recomienda rociar un líquido del corte (WD-40 funciona también, pero no se recomienda) en el espacio en blanco si su máquina no dispone de un dispensador de fluido de corte automático.

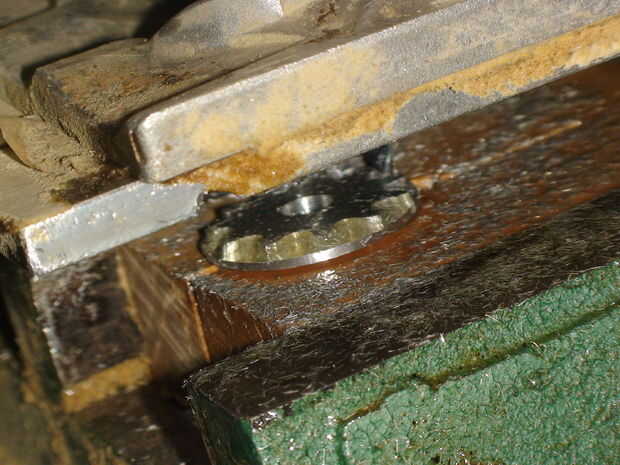

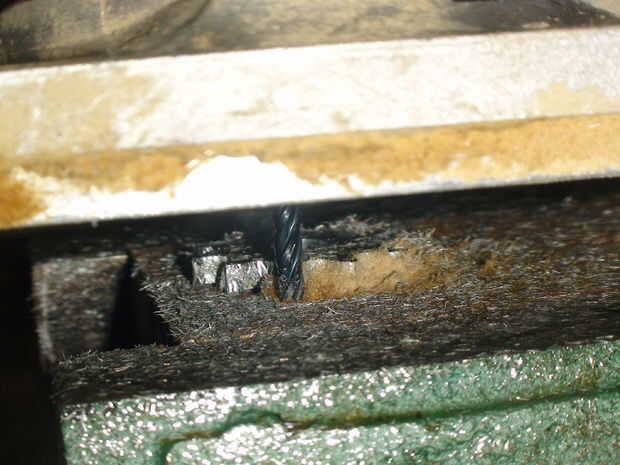

6) haga clic en Inicio de ciclo para iniciar el programa y esperar hasta que haya terminado su molino CNC fresado la rueda dentada. Si algo sucede, asegúrese de pulsar la emergencia detenga inmediatamente (o pulse el botón de espacio en el teclado del ordenador). No te preocupes si tienes el eje; como el piñón en blanco permanece en su lugar, podrás ir automáticamente a la última posición conocida de la secuencia antes de reanudar el ciclo.

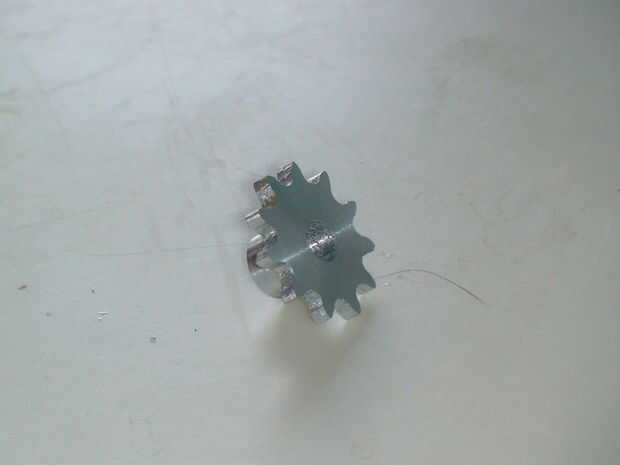

7) una vez que su molino CNC ha terminado el ciclo, apagar el husillo (levantar el eje de z Si tienes a) y quite la plantilla. Acompáñalo con agua hasta que desaparezca la mayor parte de los escombros y retirar el piñón acabado de la plantilla.
Congratz! Por fin termine!
