Paso 2: Opcional: Mod su pluma 3D para incorporar controles de botón
Si vas a mod el lápiz, necesitará un destornillador pequeño, cortadores de alambre, alambre, un soldador, un cuchillo del Exacto y dos botones. Acrílico y un cortador del laser es un bono pero realmente cualquier plástico duro en forma de un botón hará el truco en este momento. Asegúrese de tomar nota de que los botones hagan lo que y luego use el destornillador para desarmar el dispositivo y retire las cubiertas de plástico del botón. Retire la placa de circuito y la tapa de la pluma.

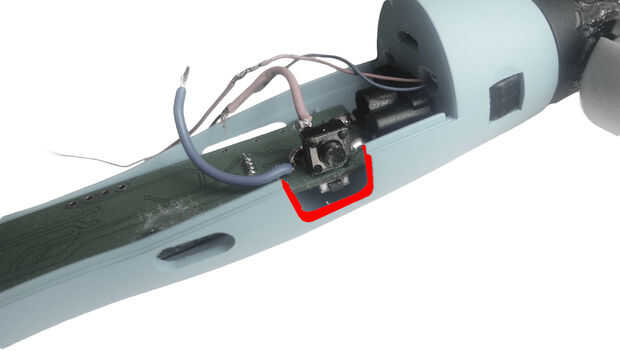

En la segunda foto se puede ver que he resaltado en rojo donde corte un agujero en la caja de plástico. Porque es difícil llegar a esta zona con un taladro, hice de una manera creativa usando un soldador para fundir un agujero lo suficientemente grande como para alimentar dos [o tres] de los cables del botón de dispositivo háptico a través y luego utiliza el Exacto para cortar los bordes lisos.

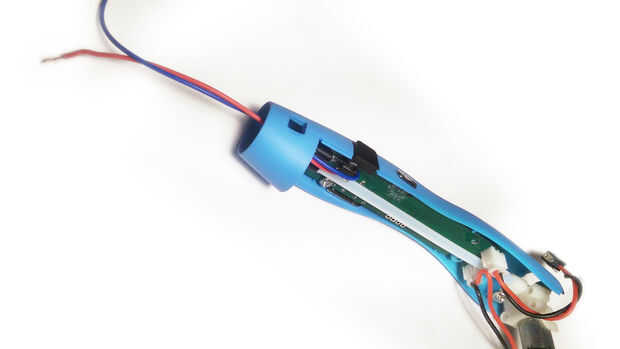

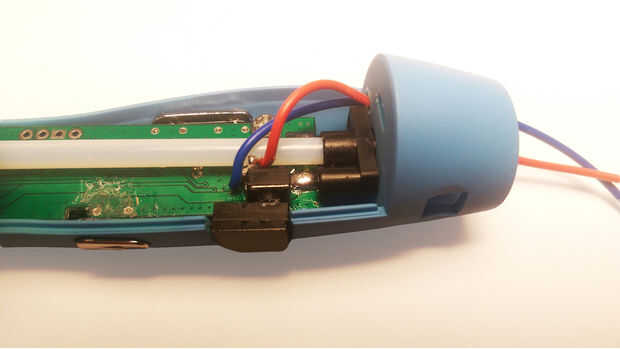

En este momento, usted puede soldar dos cables hasta el botón. Elegí colores para que coincida con los cables rojo y azul desde el dispositivo, ya que se soldar juntos más adelante.
Como se puede ver en las fotos, yo no elegí volver a enrutar botones existentes 3D de la pluma para el dispositivo háptico. Esto es porque no quería que el riesgo de un cortocircuito, saber que el dispositivo táctil y el lápiz 3D tienen su propia fuente de energía. Es probablemente posible pero no sé lo suficiente acerca de circuitos eléctricos con dos fuentes de alimentación de tensión y amplitud para tratar con él.

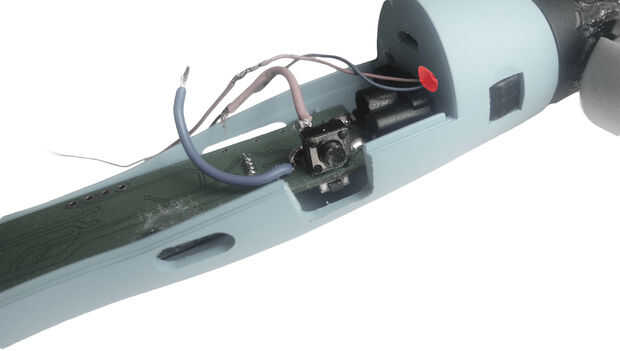

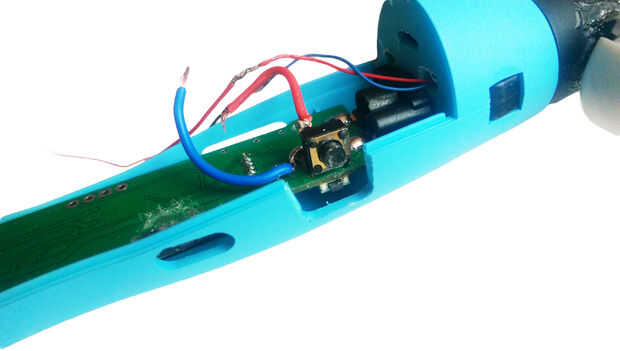

En cambio lo que hice es localizar el botón que empuja a la extrusión de plástico. Verás que el botón de la pluma de Samto 3D está alineado con el borde de la placa de circuito. Entonces, super pegamento abajo un botón, sobre el lado de la placa de circuito que se alinea perfectamente con el botón de la extrusora. De esta manera, cuando coloco un recorte de plástico que se extiende sobre ambos botones, cuando presiono, ambos botones se activará. Este fue mi hack rápido para activar mi software para saber cuando estoy imprimiendo y así grabar mi movimiento.
Si va a agregar el segundo botón, recomiendo agregar un botón en su propio lugar y cortando una apertura completamente nueva para habilitar la funcionalidad independiente a diferencia del primer botón que pretende ser sincrónica a la impresión.

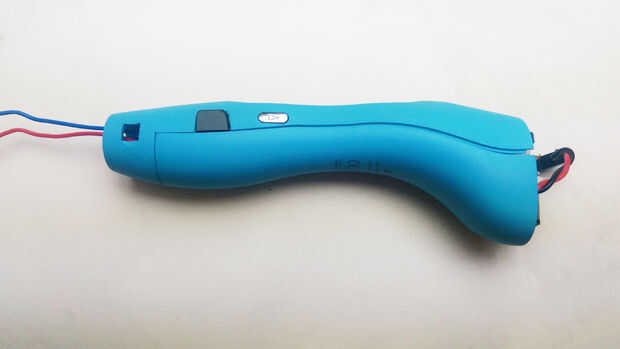

Después de todo esto puedes cerrar la pluma y alineación de su cubierta de botón sobre ambos botones de tal manera que cómodamente puede empujar en él y siente una satisfacción doble clic. No pegar la tapa de botón a los botones todavía.
