Paso 5: ciencia!

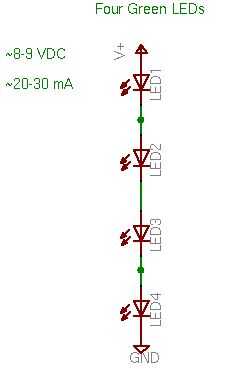

Hay una dirección general en el símbolo del LED el lado plano es más cercano a la tierra, o menos, lado, y la base del triángulo quede hacia el lado positivo. Tomar nota de estas direcciones, ya que hay otro giro subiendo.
El símbolo muestra de V + donde entra el voltaje y la tierra muestra dónde está el extremo negativo de la batería, que por definición es cero voltios. Por lo tanto, con una batería de 9 voltios, LED 1 obtiene 9 voltios en su extremo más. (Eso llama ánodo; ahora no sientes científica!) ¿Recuerde que la tensión en la parte inferior de LED4 (que es el "cátodo") sea cero? Bueno, si todos los LEDs están sobre el mismo, entonces podemos asumir que la "caída de voltaje" a través de cada LED es aproximadamente la misma, o aproximadamente 9/4 = 2.5 voltios. Es un poco alto para el LED verde, razón por la cual sugerimos una batería de 9V un poco empobrecido o un resistor. Así que vamos a probarlo nuevamente con 8.4V, dándonos 2.1V gota a través de cada LED. Debe contentar el LED verde.
Así que, aquí está un ejercicio: Si v + es 8.4V y GND 0V, ¿cuál es la tensión en el medio?
¿Usted renuncia ya? Es 4.2V.
Si tienes un voltímetro y quiere hacer más ciencia, pruébelo y vea!
