Guitar Tuner para ciegos (utilizando un Arduino) (5 / 8 paso)

Paso 5: Añadir la mochila

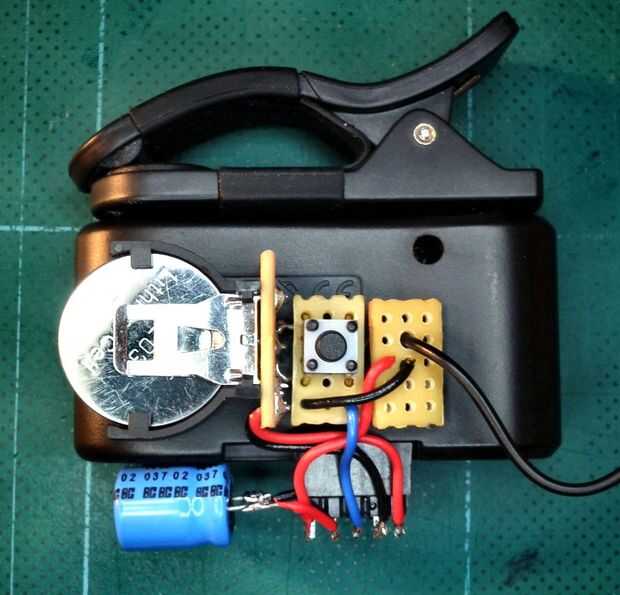

Algunos de los componentes no se ajusta dentro de la envoltura del sintonizador. Así que pongo la batería, botón, condensador de alisamiento de corriente y auriculares en la parte trasera del sintonizador.

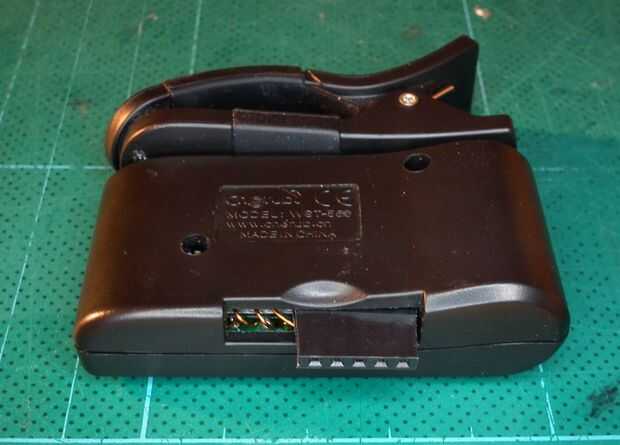

Hice el arreglo de mochila desmontable del circuito principal para que todavía sea capaz de abrir el sintonizador para reprogramar si es necesario.

Problemas de retroalimentación

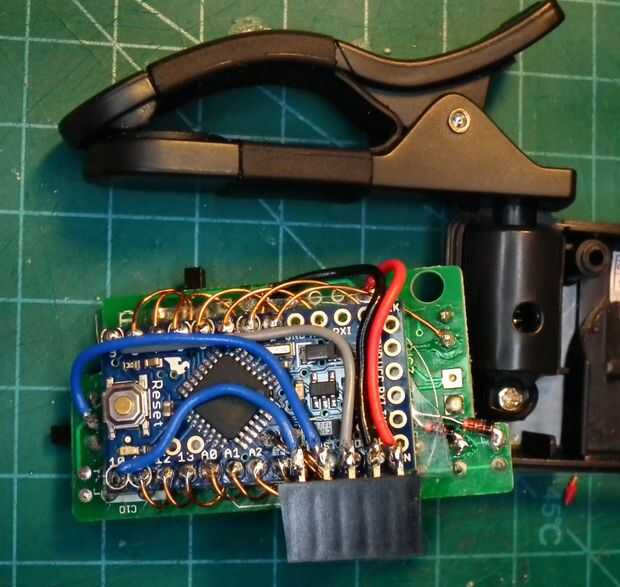

Se ha colocado una resistencia en serie con los auriculares; no puede verse en estas fotos ya que es superficie de montado y ubicado bajo la placa de circuito. Uso el resistor de valor más alto puede todavía dará fuerte bastantes tonos.

Utilizando una resistencia de valor grande y un capacitor de potencia grande impide que los tonos de salida interfiriendo con el sintonizador; Si esto ocurre, puede causar que interferir con sí mismo y enloquecer un poco.

Usé un condensador de 470uF 16V y un resistor de 470 Ohm. Sin embargo, puede que necesite experimentar para encontrar lo que funciona para usted.

Colocación del condensador

Si el condensador se mantiene permanentemente cargado (es decir, si está en el circuito antes del interruptor de alimentación) puede ser perjudicial para la vida de la batería ya que tiene una corriente de fuga.
