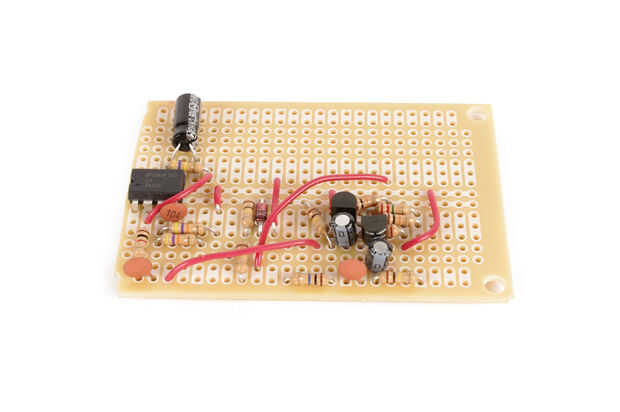

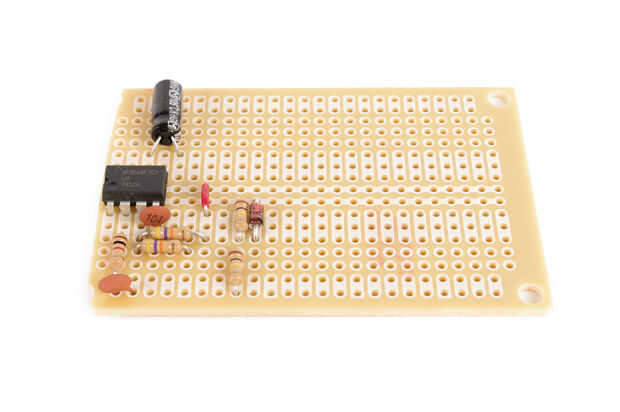

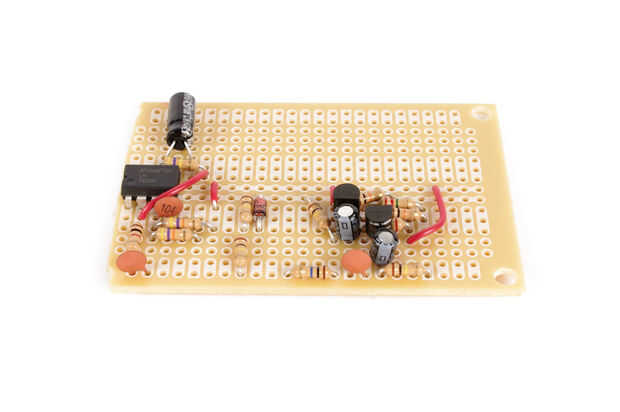

Paso 32: Construir el circuito

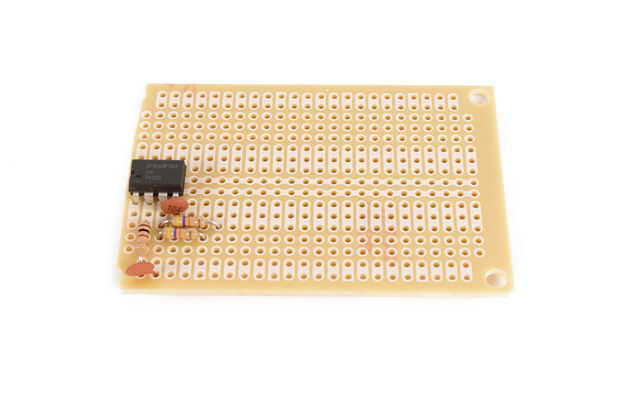

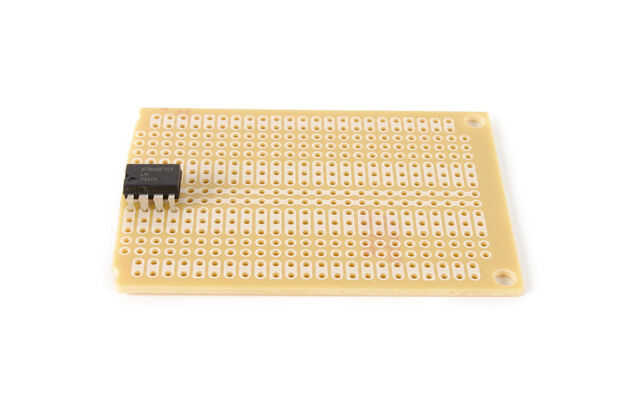

La etapa de preamplificación es necesario para aumentar la señal de las pastillas a un nivel usable y consta de un LM741 utilizando una tierra virtual creada por el divisor de voltaje en el pin 3. Fue importante para mí mantener el circuito simple y no tiene que ensuciar con un opamp que requiere una fuente de verdadero split rail.
Desde el preamplificador, la salida va luego a otra etapa que la onda de los clips y limita a un voltaje entre 0 y 5.1 (en teoría). Sin embargo, porque estoy utilizando un Diodo zener a clip de la forma de onda y debido a la caída de tensión del diodo, la onda puede realmente caer un poco por debajo de 0. Esto es menos que ideal, pero puedo vivir con él y no parece molestar mucho el Arduino. Dicho esto, es bueno tener en cuenta que con el tiempo esto potencialmente podría dañar el pin del Arduino que está recibiendo la señal.

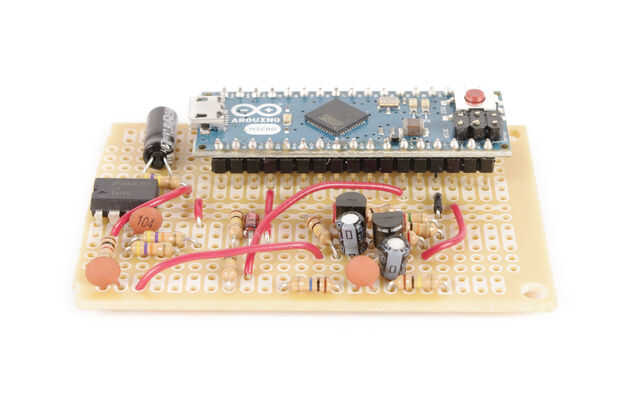

Hablando de eso, es el único lugar para el audio en este circuito en el pin analógico 0 en Arduino.
