Guitarra brillante cambia de Color (34 / 49 paso)

Paso 34: Cablear el interruptor

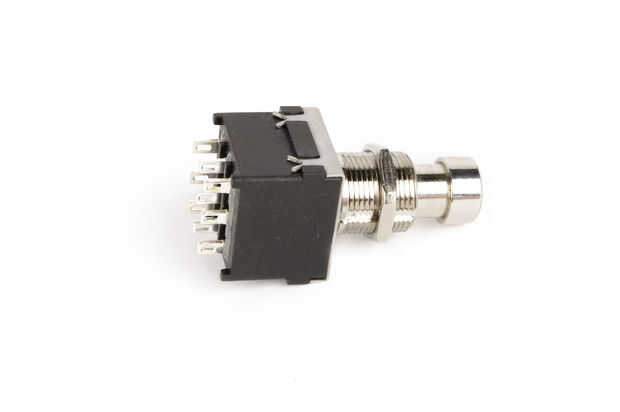

Este circuito utiliza un switch 3PDT. Básicamente, este interruptor puede usarse apague la platina y el audio directamente a la salida de puente. En otras palabras, incluso si no se alimenta el circuito, todavía puede funcionar como a una guitarra eléctrica normal, pero presionando puede encender el LED del circuito y enrutar el audio al divisor en el circuito.

Escoge dos pasadores que haz cambiados y cuando se presiona el interruptor. Esto se puede probar con la configuración de continuidad en un multímetro y pulsando el interruptor de encendido y apagado.

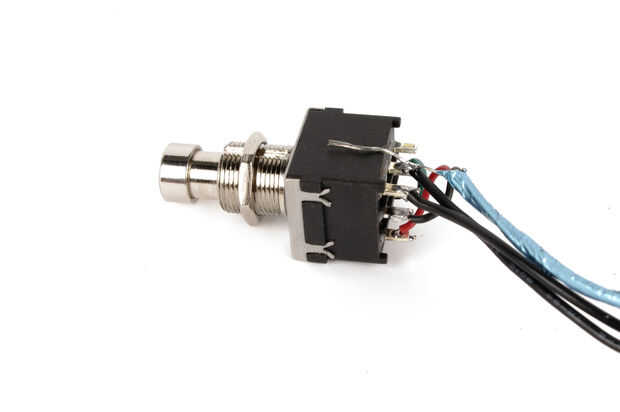

Una vez que se identifican estos pines, conecte el cable de audio de las pastillas para ubicado en la fila del centro, y el cable de audio de Arduino con el conector situado hacia el exterior del interruptor.

En el set de pernos directamente a conectar el cable de salida de audio, y el Arduino volver cable.

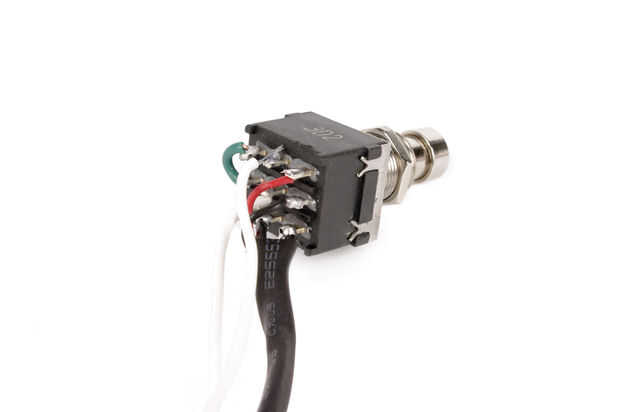

También Conecte los cables de tierra de los cables de audio a la estructura metálica del interruptor.

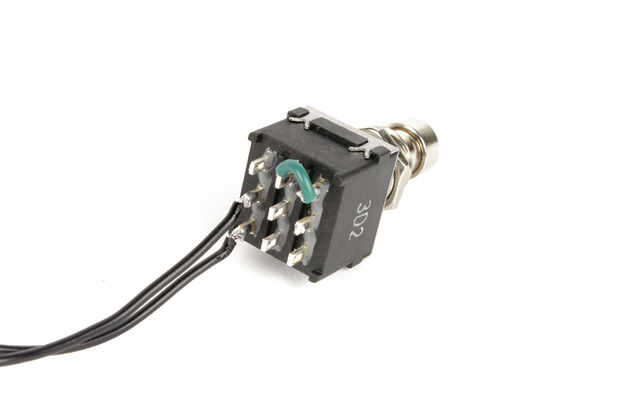

Ahora, el conjunto restante de pasadores junto a estos dos Conecte dos 18" los cables que se utilizará para activar el circuito de encendido y apagado mediante la ruptura de la conexión a tierra.

Además, alambre de la conexión a tierra central a la estructura metálica del interruptor.

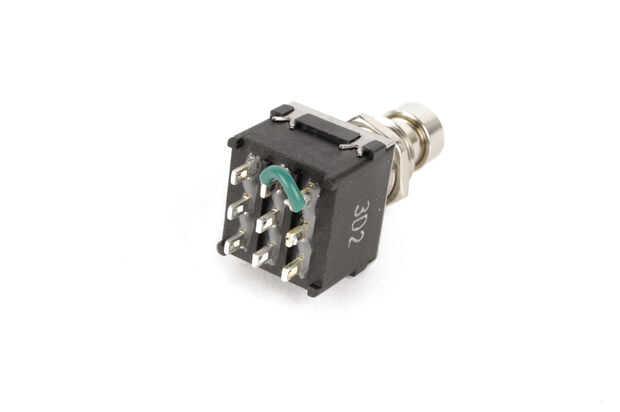

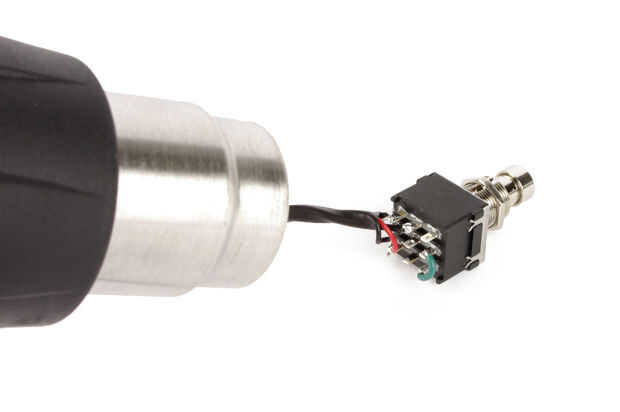

Por último, conectar entre sí los dos pasadores sin usar con dos juegos de pasadores de alternar audio. Esto servirá para la señal de audio más allá de la placa de circuito de bypass cuando está apagado el Arduino.
