Paso 3: El cableado y el motor.
Para ajustarlo todo necesitaba mapa el cableado lo mejor que pude. So... El Arduino tiene una matriz de LED 2, un módulo de la palanca de mando, el motor paso a paso de 5v conectado y es alimentado por el Powerboost 500 conectado a una tableta antigua batería Lipo.

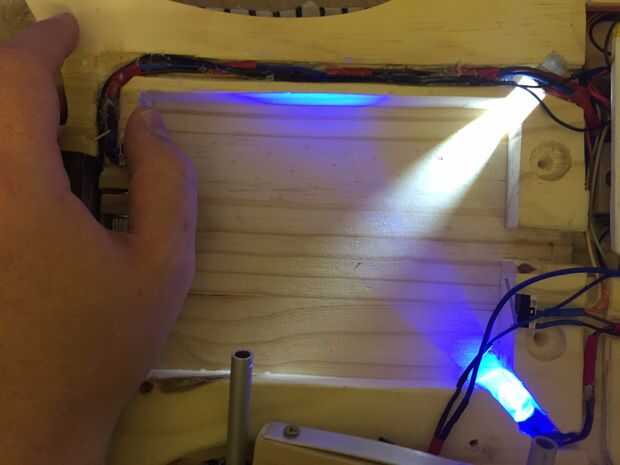

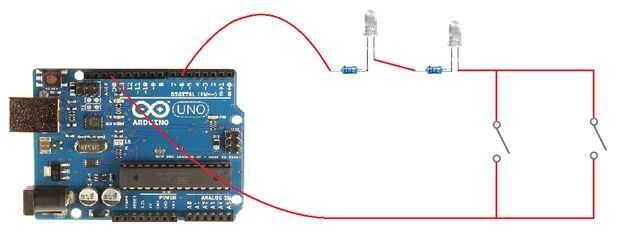

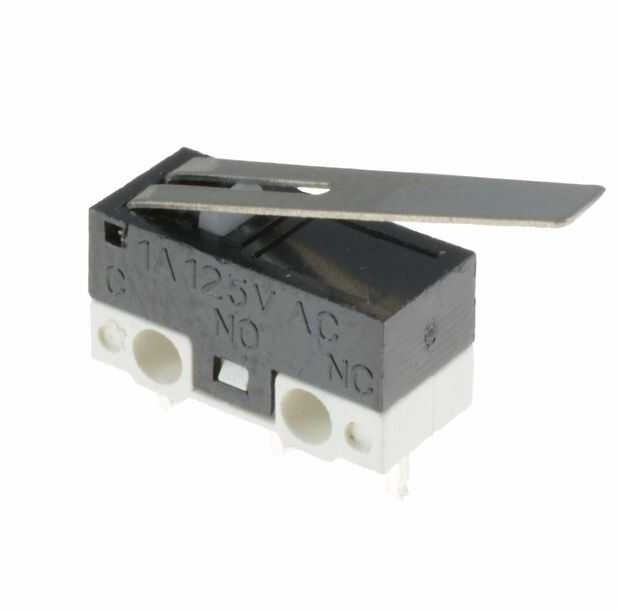

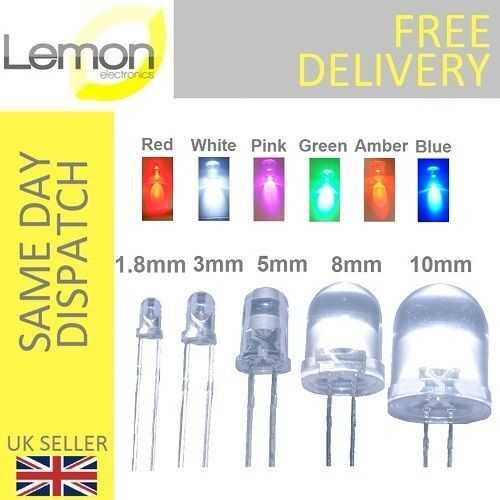

La matriz de LED funciona dos 10 mm LEDs con resistencias de 1 k que pueden ser activado por dos interruptores independientes en cada final de la recolección (mi dedo está en uno de ellos) y una vez que es golpeado o interruptor el LED Encienda y es lo suficientemente brillante para dar el efecto de luces de inundación pequeña que es genial.

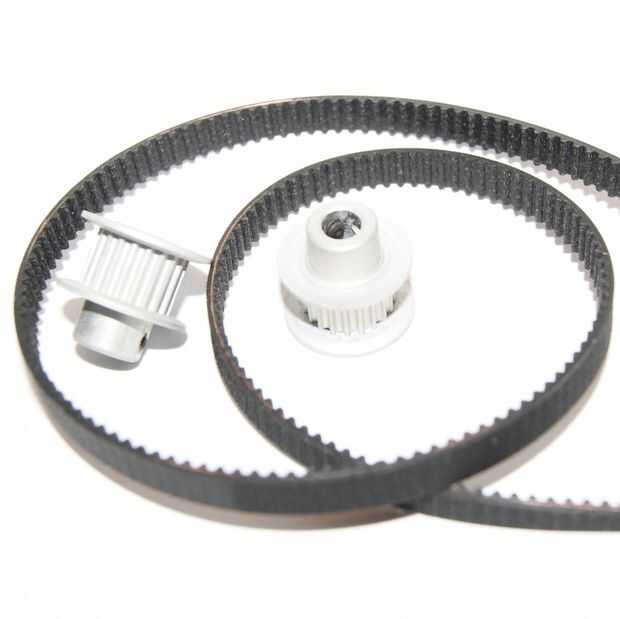

El Motor es un pequeño paso a paso que está codificada para ejecutarse con el eje X del módulo joystick. En la codificación se puede definir cuántos pasos el motor toma sin embargo yo he codificado para muchos más es necesario dar a mi cuñado el control sobre el motor y detenerlo cuando se enciende el LED.

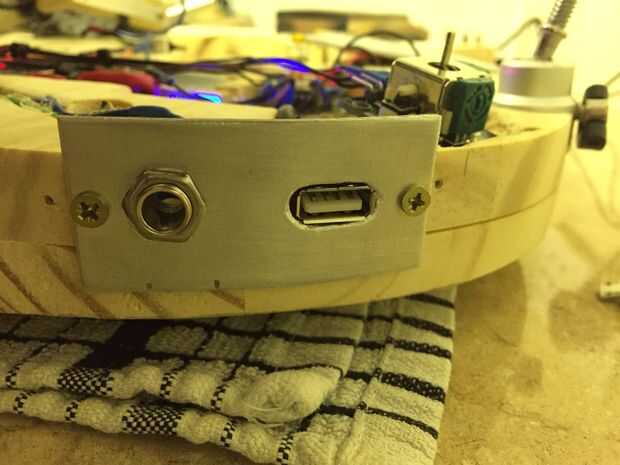

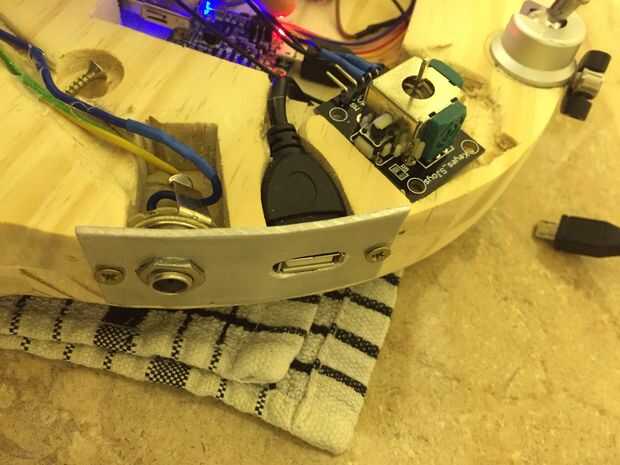

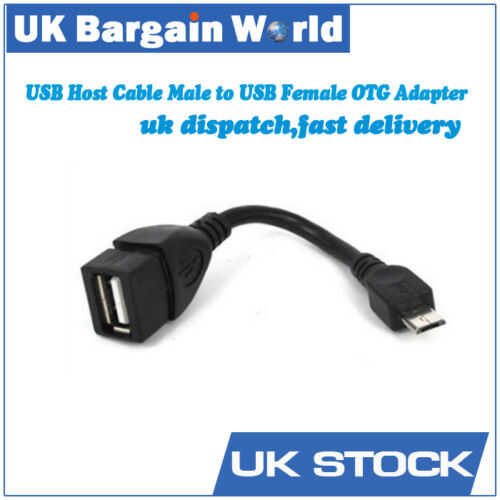

La Junta powerboost es cargada mediante un micro USB sin embargo quería montar una conexión 2.0 usb que se puede ver en las fotos 3 y 4. Esto está montado con un encargo de montaje en aluminio. El arnt de agujeros increíble pero no tengo las herramientas para que sean perfectos. Luego utilicé una lija muy fina para tomar el brillo del aluminio para darle una mirada fresca.
He utilizado pegamento caliente para mantener todos los cables en su lugar y debo decir que funcionó como un encanto!

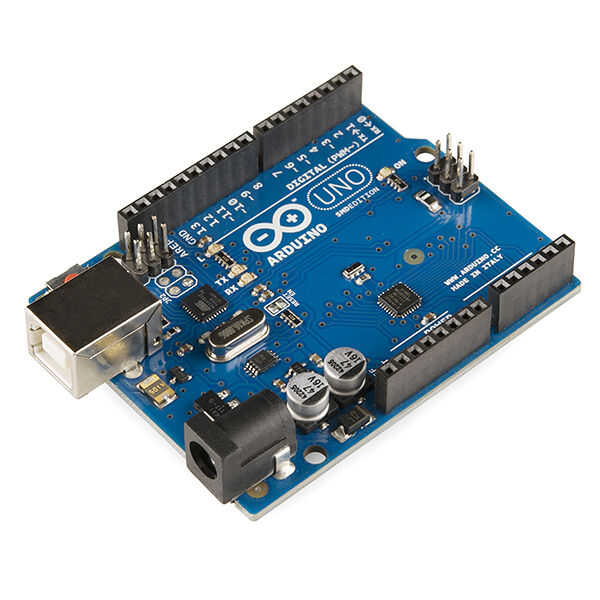

Arduino UNO:
http://www.eBay.co.uk/ITM/Genuine-Official-Arduino...

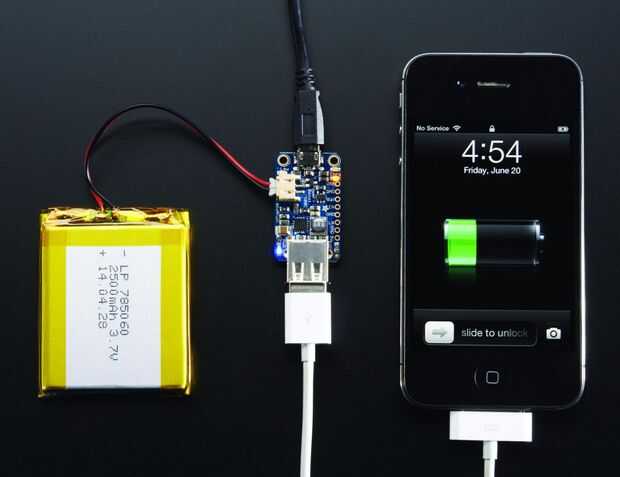

Powerboost;
http://www.eBay.co.uk/ITM/191510718509?_trksid=P20...
Batería:
Se trata de 75 x 90 x 3,7 mm batería de 3000mah 3.7v de Android Tablet tengo segunda mano en ebay por poco más de £6.

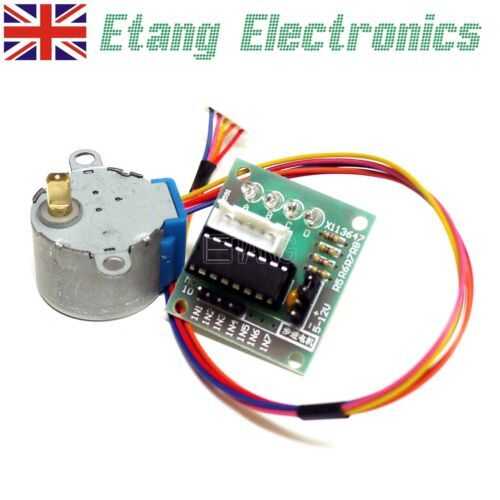

Motor:
http://www.eBay.co.uk/ITM/141228411970?_trksid=P20...
Joystick:

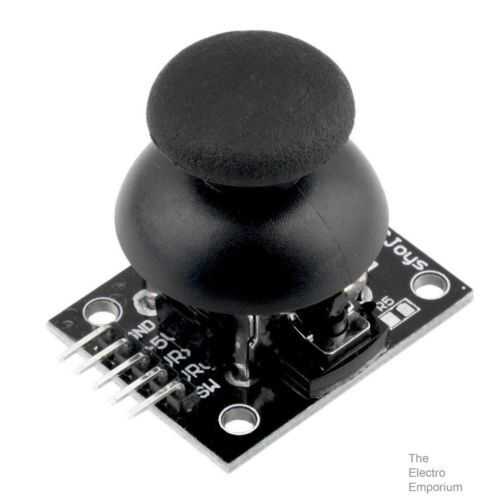

http://www.eBay.co.uk/ITM/121704932533?_trksid=P20...
