Paso 2: sensores
¿Qué estamos detección?
- Debemos determinar qué notas para jugar
- Debemos determinar cuando notas Haz jugados
- Cómo múltiplex opciones de sonido (como grabación, bucle, pausa/play)
¿Que sensor usar?

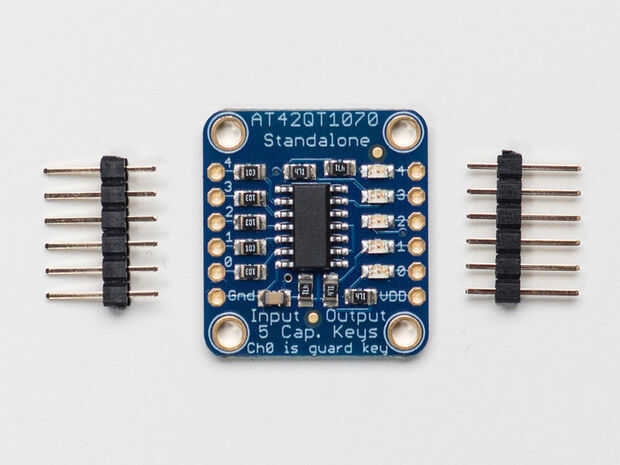

- Utilizamos un sensor de toque de capacitancia (5cap) 5 AT42QT1070 para determinar qué notas para reproducirse. Cada dedo de la mano izquierda denota un determinado acorde o nota. Como una guitarra requiere dedos en orientaciones específicas para jugar cables, usaremos la 5cap sentido para determinar cuándo cada combinación de dedo-nota se reproducirá sólo tocándolos con el dedo pulgar! (en la misma mano)

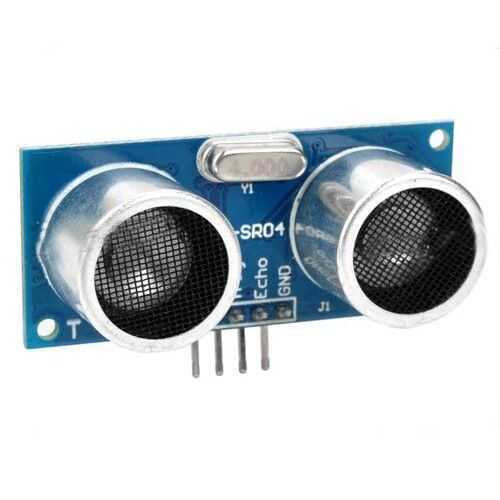

- El HCSR04 es un potente dispositivo que puede detectar distancias de hasta 150 centímetros (de nuestros experimentos). Convirtiendo el tiempo que tarda para recuperarse de la música de una bocina a la siguiente, el sensor puede decir tanto el tiempo que toma para que el sonido viajar entre él y el objeto, así como la distancia.
Tomamos ventaja de ambos estas características de detección. Una guitarra real movimiento de rasgueo se registra mediante el control de rapidez puede rasguear su brazo derecho sobre el pecho a la cadera. El tiempo de vuelo durante un solo movimiento rasgueos se registra por el tiempo que tarda el brazo pasar el ultrasonido. El tiempo de vuelo se utiliza para medir el volumen de la nota que estás jugando con la mano izquierda usando el sensor 5cap. Por ejemplo, un lento tiempo de vuelo (digamos 500 mseg) producirá muy dibujado hacia fuera el sonido. Por otro lado, un rápido tiempo de vuelo (digamos 100 mseg) producirá un sonido corto pero fuerte.
Más cosas interesantes pueden venir de esto. Variando la distancia entre la mano rasgueos y el ultrasonido también puede modular las desviaciones en el tono u otras propiedades musicales, como si usted realmente se remezcla su música en vivo!
¿Que está haciendo realmente el trabajo?

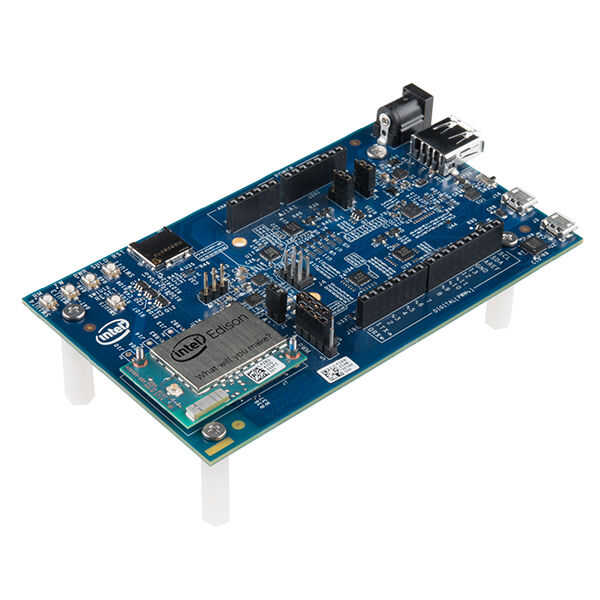

- La potencia es el tablero de Edison de Intel. El sensor salidas, música de procesamiento, y las conexiones wifi serán coordinadas con el Edison de Intel, un potente ordenador compacto! Échale un vistazo aquí.
A continuación se presentan hojas de datos de la 5cap y ultrasonido. Check'em hacia fuera!
