Guitarra de caja de cigarro eléctrico (10 / 18 paso)

Paso 10: Conectarlo

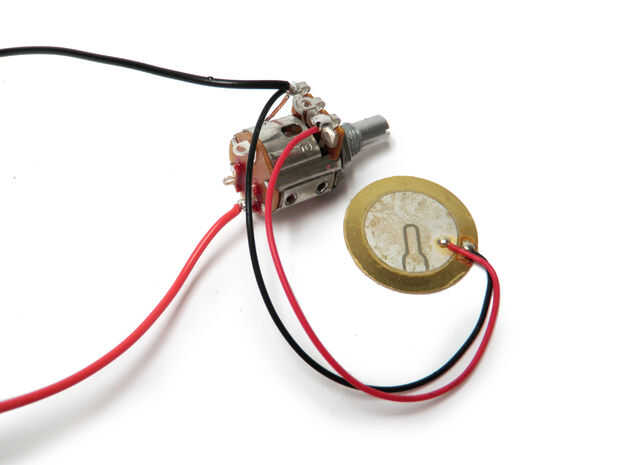

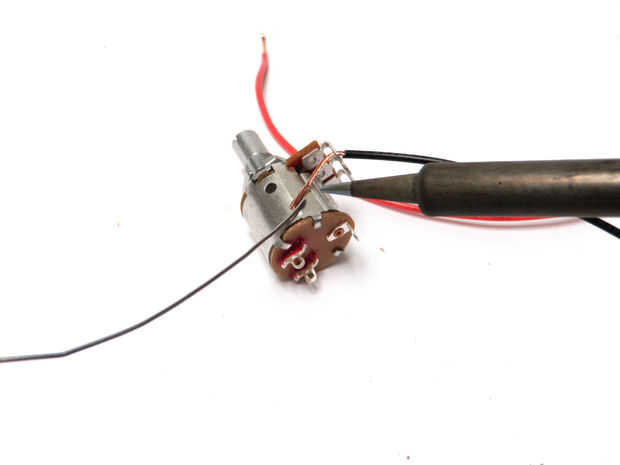

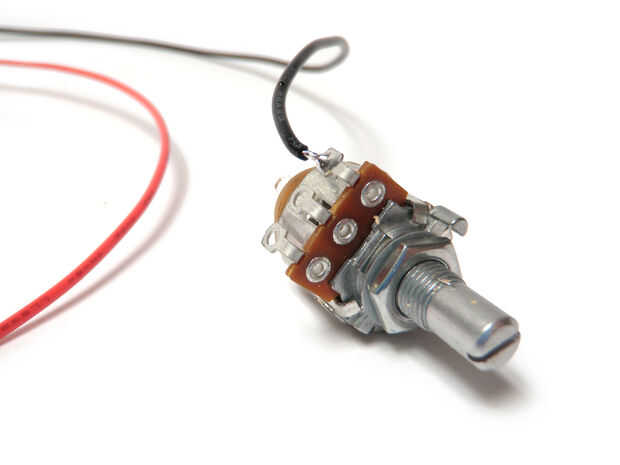

Con la perilla del potenciómetro hacia arriba y los pernos de tres lado frente a usted, cable del jack de audio negro a ambos el pasador a la izquierda y el caso del potenciómetro. También alambre el alambre negro del disco piezo a esta clavija izquierda.

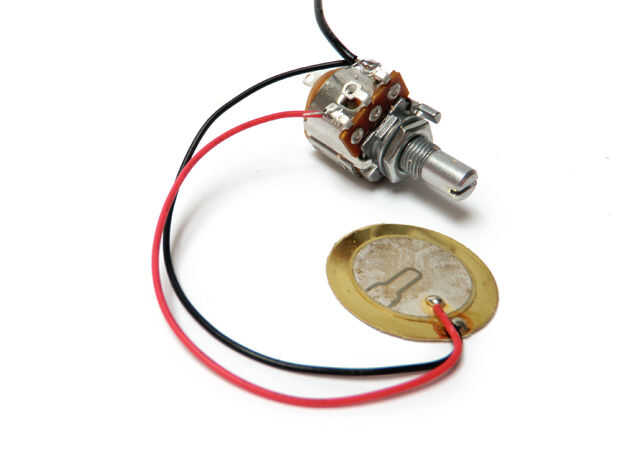

El cable rojo desde el disco piezo a la patilla derecha del potenciómetro de alambre.

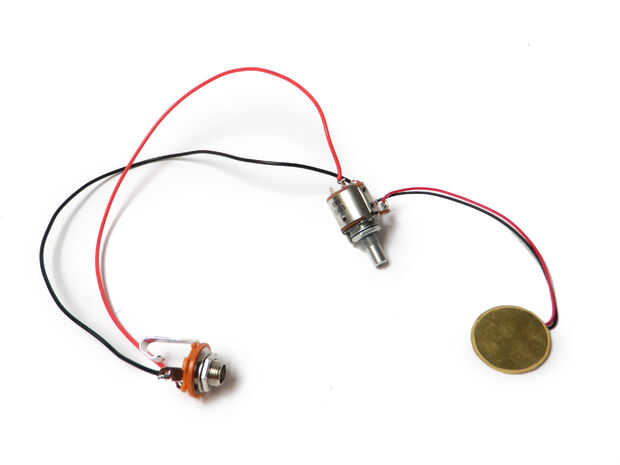

Finalmente, el cable el pasador central del lado del potenciómetro, al pasador más cercano (frente) en la parte inferior del potenciómetro. Cable el cable rojo del conector de sonido al más (posterior) perno del potenciómetro de.
