Paso 5:10 pines de conexión

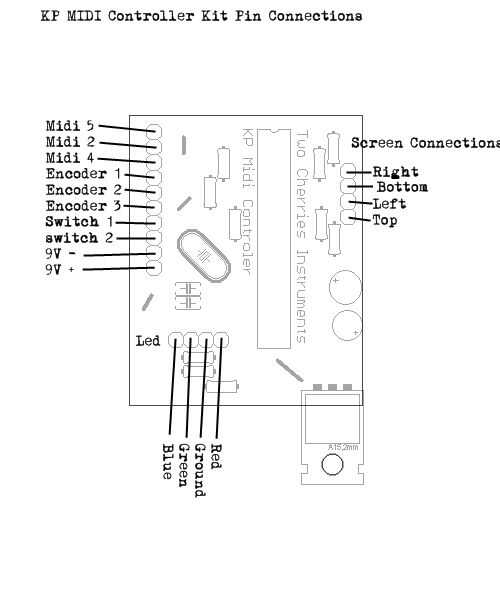

Conectar los componentes de flujos como se muestra en la imagen de las conexiones de pin.
-clip de batería de 9v
(conectar dos en zapatas para el cable rojo del clip de la batería y luego pin 9 o la primera del conector de 10 pines)
-Mantenga el interruptor
-codificador rotatorio, conecte el lado de tres clavijas del codificador a los tres pines en el conector. el codificador 2 (pin 14) debe conectar a la patilla central del codificador, los otros dos se pueden conectar en cualquier dirección.

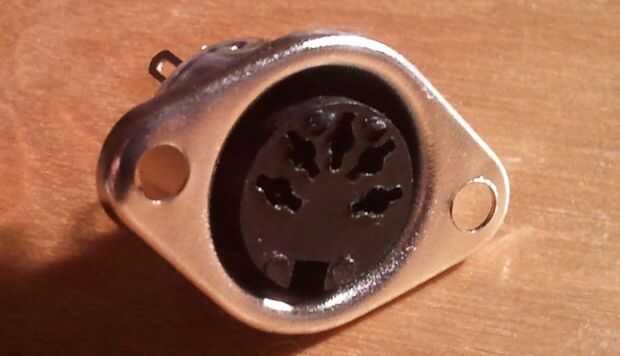

-conector midi (siga la imagen de jack midi para números de pin, la imagen es ver la toma desde el lado de los estirones de la soldadura). No es necesario pin midi de conect 2. Si tienes problemas con el envío del kit midi intente quitar este pin.
