Paso 1: piezas!
La Junta:

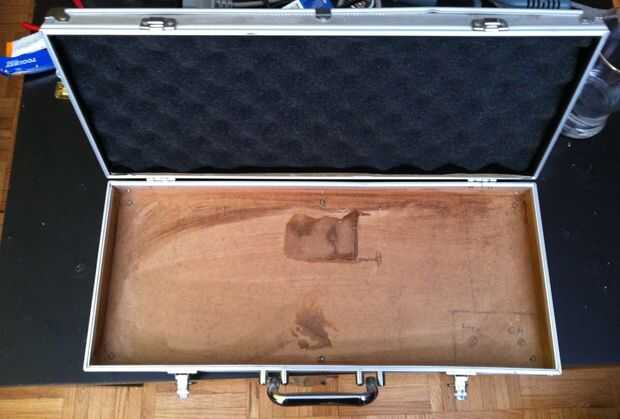

Algún tipo de enganche de la caja o tablero que construirá, muchas maletas pueden ser modificados para que funcione. He utilizado un viejo caso de chip poker, algo limita en su tamaño y profundidad (no cabe un wah o EHX big pedales ahí) pero es compacto, ligero y lo suficientemente fuerte para mantener todo en un solo lugar.
-Velcro (unos 3-4 pies)
El centro de Control:
Mía consiste en un lazo de efectos (send/return), puente y canal del interruptor con indicador LED:
-Cuadro proyecto (utilicé una vieja lata de chocolate caliente, cortado a la medida)
-5 conectores de entrada mono. FX Send, retorno de efectos, entrada, salida, canal del interruptor
** Algunos amplificadores requieren un jack TRS estéreo para conmutador de canal, asegúrese de obtener el circuito correcto antes de conectar esta arriba **
-2 interruptores DPDT (1 enganche pedal y 1 palanca). Establecer casi con 1 stomps pero era demasiado desordenado, y no tengo que pasar a menudo.
-Resistencia LED y 470 ohm 1 para el indicador de canal
** Revisa los Beavis Audio para una variedad de esquemas de derivación/looper con indicadores y controles del mezclador si quieres hacerlo realmente para arriba **

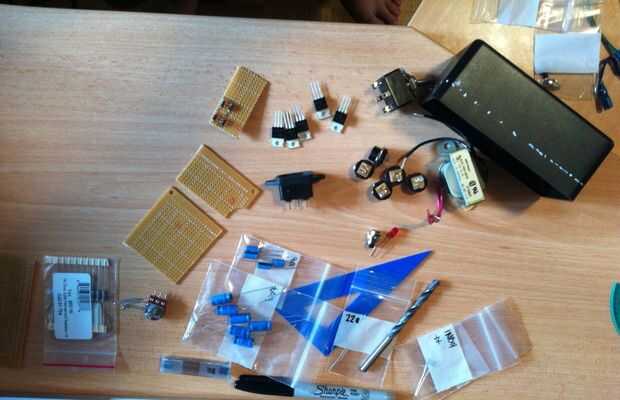

La fuente:
-Proyecto recinto
-5xdc gatos
-transformador de 18v (300ma)
-4 x 1N4001 diodos o puente rectificador de 1 x
-3 x 100uf condensadores + 30v
condensadores de 10uf x -5 + 30v
-3 x 1 k resistencias de ohm (1/4 watt)
resistencia de -1 x 470 ohm para LED
-3 x los reguladores de voltaje LM7809
-1 x regulador de voltaje LM317 (para una salida de 12/18v)
-2 x SPDT interruptores
-1 x LED y bisel
-1 x 120v 3prong alimentación
-1 x 100ma fusible (utiliza un fusible de 'pico' reposición de oso pequeño)
-varios tornillos y tuercas para montar el transformador y la entrada de energía
Cables de alimentación -DC para el cable de alimentación funciona (ebay)
-1/4 "conexión conectores para el cable funciona (ebay)
** Un agradecimiento especial a matthegamer463 por la influencia de esquema y diseño **
Herramientas:
-Taladro con diferentes brocas (más grande que tengo es 1/4", algo más grande sería útil)
Herramienta - Dremmel o rotatorio (sobre todo si no tienes nada más grande que 1/4 broca)
-Disco de corte
-tamaño small/med pulido de piedra
-fresa de diamante
-Llaves, ajustables es la mejor
-Soldador (soldadura, alambre de conexión etc.)
-Destornilladores
-Epoxi
-Gorrila/conducto cinta
