Paso 3: Centro de Control
Diagrama esquemático para el interruptor del canal se agarró del Foro de Orangeamp (copiado las entrañas alguien publicada de la pedalera naranja real) y el puente/áncora proviene de Beavis Audio <--gran recurso para cualquier DIY'er musical.
Circuito de derivación:

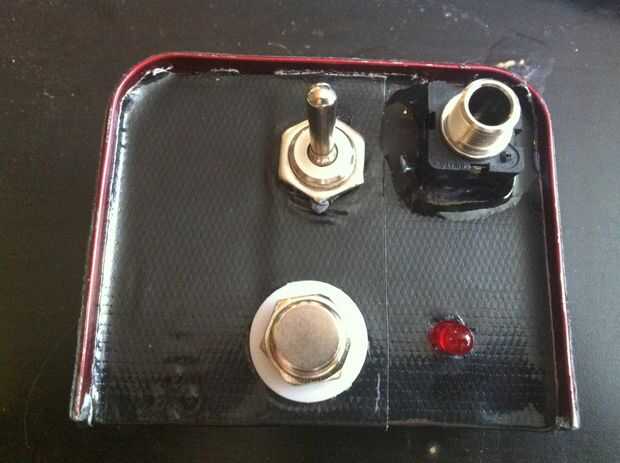

El propósito de este "centro de control" es ejecutar la entrada a través de un bucle de efectos o el bucle de puente y enviar la señal hacia el amplificador y también para el canal de conmutación entre los canales de 2 amperios en mi amplificador Orange Dual Terror. El punto de la circunvalación es que a veces ciertos pedales, incluso si la etiqueta "true bypass" puede 'aspirar' tono de la señal y quería tener la opción de ser capaces de ir directa-a-amplificador de guitarra con sólo apretar un botón. Usé un palanca para el bypass porque habría sido desordenados 2 interruptores de pedal y sólo uno tenía es 10 3P3T $ que no quiero perder en este dispositivo crudo pero efectivo.

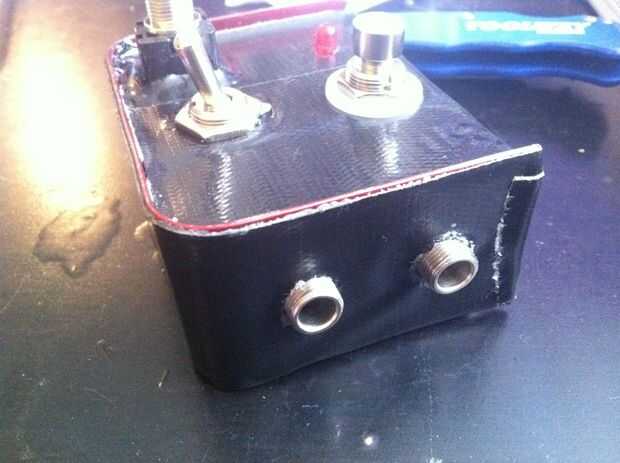

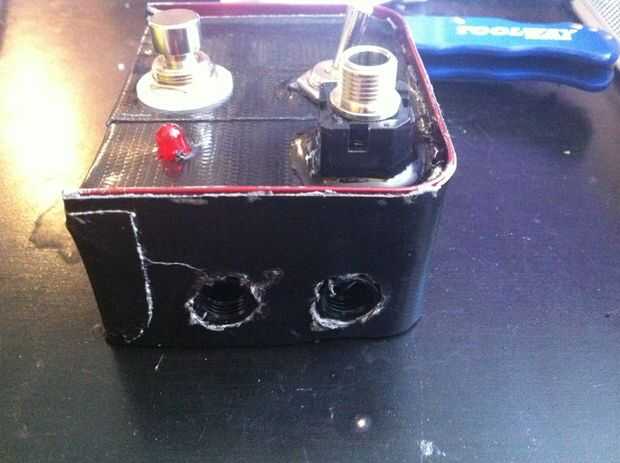

El caso era una lata de la mezcla de chocolate caliente que fue cortado con una dremel para encajar perfectamente en la esquina de la caja. Una vez cortadas y 'canteados' que envuelve todo en cinta gorila, sobre todo para las apariencias, sino que cubren algunos de los bordes agudos de metal y mejora la integridad estructural.

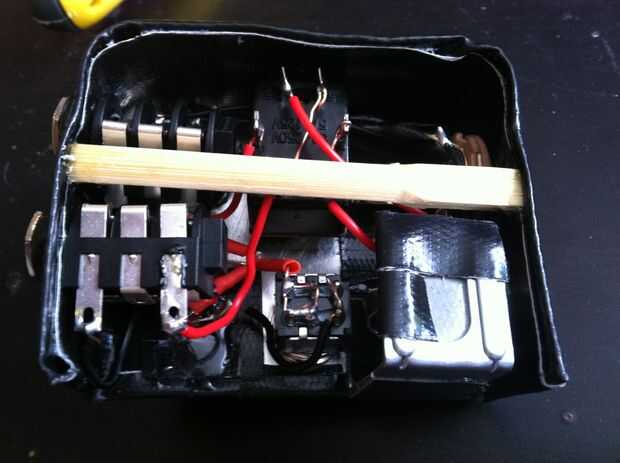

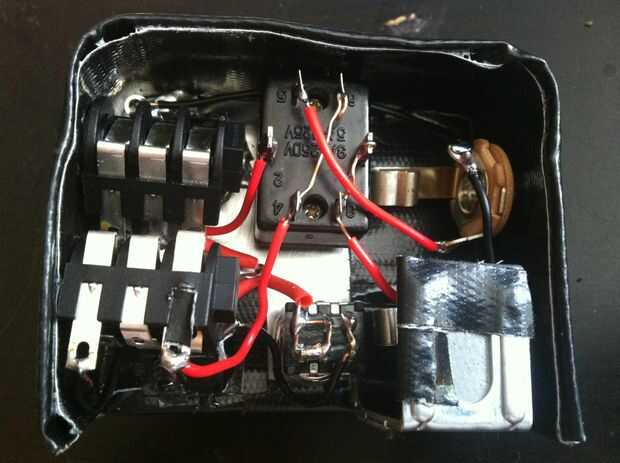

Una vez que todo estaba atado con alambre para arriba muchas de las conexiones (particularmente la salida) se ajustaron para asegurar que nada en corto en este recinto muy estrecho. Jack de salida y el LED también llevó a cabo con epoxi. La lata débil se mantiene rígida por pegado en un soporte (envuelto en cinta para que no corto contra cualquier conectores) que quedaba de unas estanterias de ikea de acero. Para mejorar aún más la integridad estructural, 2 palillos de cena de sushi de anoche fueron cortados a la medida y ajustaron en horizontal para apoyar el marco.
Asegúrese de probarlo antes de hacer cualquier alteración permanente (como el bombardeo de apoyo epoxi). Asegúrese de que su conmutador de canal y el lazo están haciendo su trabajo y no hay ruido adicional o un comportamiento errático, tenían un cortos par de contactos que se subsana con... lo adivinaste, de epoxy.
Si tuviera que hacerlo otra vez probablemente conseguiría un apropiado tamaño caja del proyecto, pero tanto como esto fue hackeado de todo lo que tenía en mano se adapta muy bien y hace trabajo perfectamente.
