Paso 4: La Junta

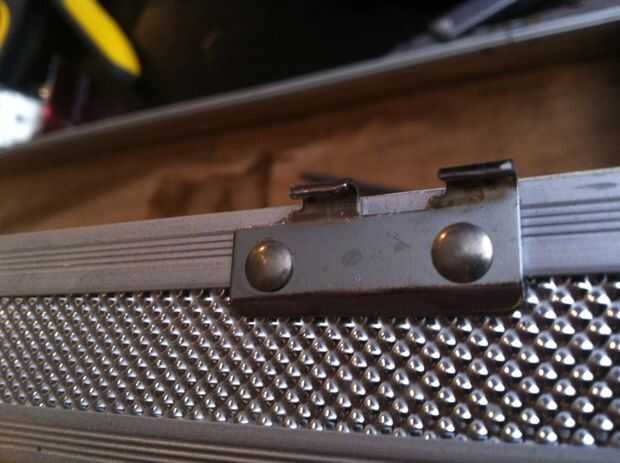

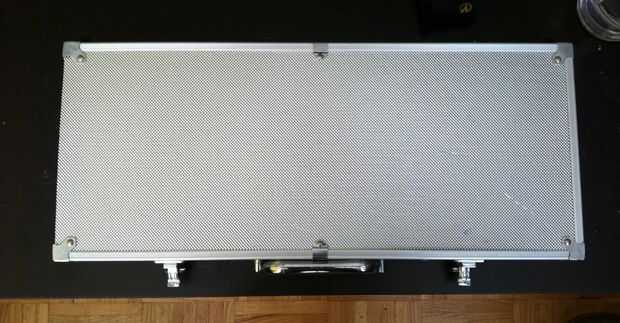

Primero la parte superior tenía que ser extraíble. Cuando se cierra el cuadro haga una marca en las bisagras que se mueven con la parte superior de la caja. Dibujar una línea a mitad de camino y use una dremel para cortar las bisagras. Taadaa!

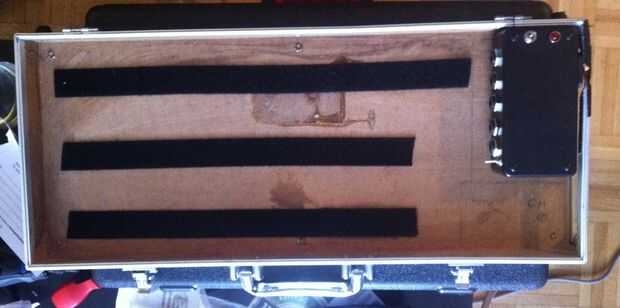

Hice un esquema rápido de mi configuración de pedal y aplicar velcro en consecuencia.

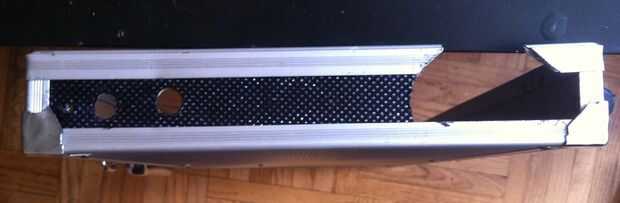

Yo corte una sección de la estructura metálica que me permitió retirar el panel lateral todos juntos para herramientas más fácil. Originalmente planeaba tener la toma de corriente afuera de la caja pero cuando montaje tuvo que ser incluido un poco por un perno con el montaje de transformador que sobresalen.

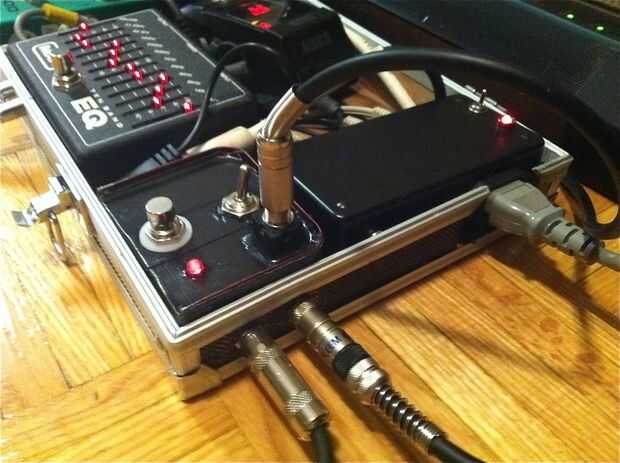

Los jacks para interruptor de entrada y canal para el centro de control están montados directamente en el panel lateral y la toma de corriente debe ser expuesta así. Si se construye el centro de control en primer lugar, asegúrese de que su línea de agujeros con un agujero ligeramente más grande en el panel para montaje fácil.

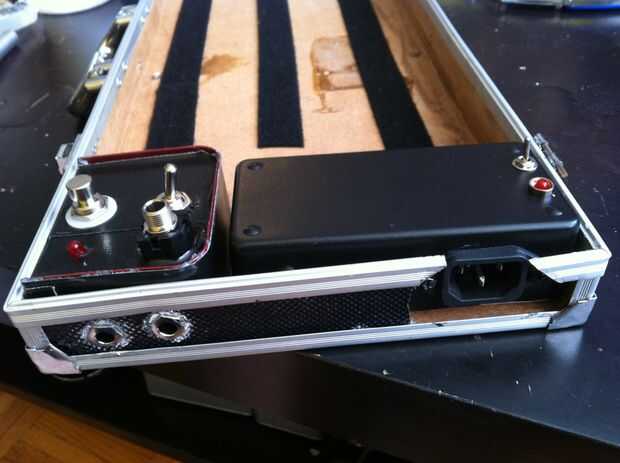

Después de cortar el espacio para la toma de corriente y conectores el panel pintado negro (sobre todo al encubrimiento de marcas para los agujeros pero se ve cool demasiado!) y reinsertado con epoxy presionado todo apretado. Tomas tuvo algunos retoques para caber en (como se puede ver en la pintura desconchada en las fotos). Utiliza un rotulador para retocar luego.

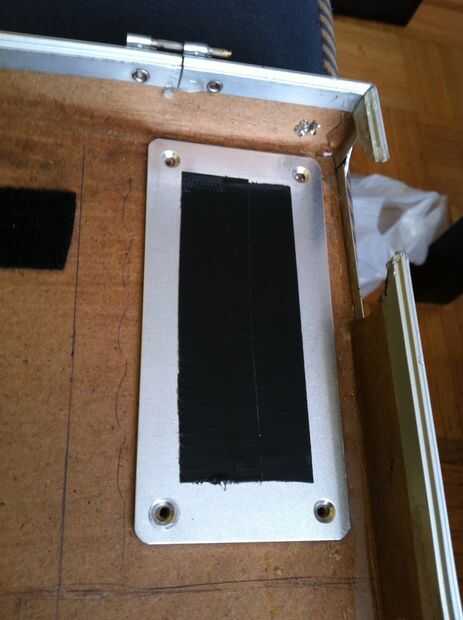

Pienso montar la fuente de alimentación directamente a la junta con la base incluida con la caja como un búfer y plantilla para marcar los orificios. Utiliza cinta para evitar el contacto de cualquiera de los componentes electrónicos.
También ajustaron cada una de las costuras de la esquina para un mayor apoyo
