Paso 5: Que sea Real!
Opté por usar caoba africana para el cuerpo de esta guitarra y arce para las formas desprendibles que voy a llamar a las alas. Puede hacer una investigación sobre diferentes tipos de madera de tono que producen diferencias en el tono de la guitarra. También aprendí que algunas maderas exóticas usados en la fabricación de guitarras pueden ser tóxico! Por favor, hacer su investigación y tomar las precauciones necesarias. Este es un buen sitio que tiene muchos tipos de madera y sus características http://www.warmoth.com/guitar/bodies/options/bodywoodoptions.aspx http://www.wood-database.com/wood-identification/ también, por favor revisar y conocer los requerimientos de seguridad para todas sus herramientas. Hay muchas herramientas que he utilizado en este instructable que fácilmente podría causar una lesión si se usan indebidamente. Conocer sus herramientas y utilizar el sentido común.
Si usted ha decidido a construir esta guitarra y queremos molino CNC del cuerpo y las alas, elegir la madera que desea utilizar y las formas del cuerpo y el ala del molino. Juntar este instructable superficias y paso de lijado. Para los constructores de la mano, diseñé esta guitarra con plantillas que son del mismo tamaño que la pieza de madera que se va a crear el cuerpo de la guitarra de. De esta forma será fácil a la línea de todo para los diferentes pasos involucrados en la creación de esta guitarra.
Lista de materiales

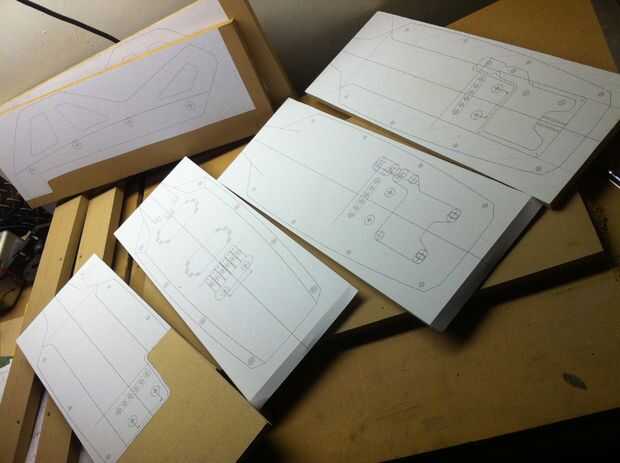

Impresiones de la plantilla:
Imprimir los archivos de plantilla PDF 5. Asegúrese de imprimir plantilla 1 un total de 3 veces. Imprima la plantilla de diversos y el archivo de plantilla de ala.
Verificar dimensiones son a escala completa y correcta con la clave de dimensión ubicado en las plantillas.
Lista de los suministros:
Montaje del aerosol (3M Super77-recomendado)
80, 120, 220, 320, 400, 600, 1500, papel de lija arena 2000
Lápiz
cinta 1/4" y 1/2"
X-acto cuchillo
Llenador del cuerpo
Primer automóvil alto relleno, negro
Aerosol para pintura
Bayeta atrapapolvo adecuado para pinturas automotrices
Tinta para madera, negra (Ebony Fretboard mancha)
Automotriz pintura o pintura de la guitarra, negro del satén
Capa, rojo tinte base agregada clara
Pulido o pulido almohadilla
Espuma de pulido pad glaze de 3M
Bloque de lijado de espuma
Enjugador de la ventana pequeña
Diluyente para laca
Resina de acabado Zpoxy
10 tornillos de pared seca
Respirador
Gafas de seguridad
Mascarillas desechables contra el polvo
Guantes de látex
Materiales de la plantilla:
4 7'' x 18'' MDF 1/2" de grosor - plantilla
1 2' x 2' Masonite hoja 1/8" de espesor - tablero del separador
1 2' x 3' MDF 3/4" densamente - Router puente tablero
Materiales de guitarra final:
1 13,75 "x 20" X1.75 "caoba africana (o la otra madera de tono) - cuerpo blanco
1 19 "x 12" negro o acrílico transparente 1/16" espesor - Pick Guard
1 7 1/4 "x 40" Arce (u otra madera dura)-alas
Hueso o Tusq tuerca
Corte de vinilo adhesivo
Construir lista de herramientas de mano:
Taladro de columna (recomiendo)
Router (obligatorio)
Mesa de la fresadora (opcional pero se recomienda)
Correa y chorreadora del disco (ahorro de tiempo opcional)
Sierra de mesa (opcional)
Sierra circular (si no tienes una mesa de la sierra)
Sierra de cinta (recomiendo)
Sierra de mano
Taladro lija de tambor (opcional)
Cincel
Personalizada en forma de bloque de lijado de MDF
Borde recto
Regla de la escala
Abrazaderas tipo C de varios tamaños
Juego de brocas Forstner taladro y brocas con punta Brad set
Calibre digital (opcional pero recomendado)
Destornilladores varios
Archivos de trabajo de madera
Sierra de calar o sierra caladora
Arma de aerosol
Pulidora orbital aleatorio
De la lista de partes plataforma: (stewmac.com)
Cuello de la guitarra (cabezal en blanco)
Afinadores de guitarra
Botones de la correa
Cuerdas de guitarra
Pastilla EMG 81 (centro de guitarra)
Pastilla EMG 85 (centro de guitarra)
Puente de Hannes Schaller (lmii.com)
Mini interruptor
3 perillas de volumen y tono
Tornillos y placa de montaje de cuello
Conector de Panel largo
8 1/2" negro arandela (Ace hardware)
Hardware: Mcmaster.com
91251A349 1 Pack
Óxido negro aleación acero cabeza tapa tornillo, 10-32 hilo de rosca 1-1/4" longitud
90945A741 1 Pack
300 serie Ss Nas 620 arandela plana, Nº 10 Sz,. 36" Od,".06-.07" Thk, Dash no. C10
92114A079 1 Pack
Latón cabeza plana Phillips Tornillo de madera, tamaño No 2, 3/8" longitud
5503A42 1 cada
Bola-punto L-key, hexagonal de 4mm, 4-5/16" longitud de la hoja
91581A345 2 paquetes recubiertos de lustre negro Stl Nylon-Inserte tuerca hexagonal fina, tamaño de rosca 10-32, 3/8" w, 11/64" h
