Paso 6: Construir en blanco cuerpo de guitarra
Resumen:
Para ahorrar tiempo, también puede utilizar los archivos pdf para tener estos láser corte. Si usted está haciendo las plantillas a mano, tómate tu tiempo y hacer un buen trabajo. Su parte final se verá sólo tan buena como estas plantillas. Asegúrese de ver el video para consejos adicionales sobre cómo hice estos.
Plantillas:
Recorte de plantilla 2-4 con el cuchillo x-acto. Si se utiliza un buje de router: ver notas en plantilla.
Spray de montaje cada plantilla en cada uno de los 4 tableros MDF de 7 "x 18".
Taladro en las esquinas de las caries en todas las plantillas para las dimensiones especificadas con el taladro de sujeción hacia abajo según sea necesario con las abrazaderas tipo c.
Corte cerca fuera de línea de plantillas, de arena a la forma final.
Puente enrutador:
Corte Router puente tablero-2 piezas de 2 5/8 "x 24" y una sola pieza en 13 1/2 "x 24" con una sierra circular o sierra de mesa.
Atornillar piezas pequeñas en los extremos opuestos de la pieza más grande para que las piezas pequeñas están final. Utilice 5 tornillos por cada lado para sujetar. Esto forma un puente con el router.
II. guitarra cuerpo construcción paso 1: Cuerpo en blanco (Ver Video)
Usando el cuerpo en blanco (caoba africana):
Cortar el cuerpo en blanco (caoba africana) hacia abajo, asegurándose de que sea precisa, a un tamaño de 7 "X 18". Usé una sierra circular pero una sierra de mesa sería útil aquí.
Trace una línea central exacta longitudinalmente por la mitad del espacio en blanco de cuerpo cortado. La línea central debe ser abajo de la parte frontal, superior, final y de nuevo.
Cortar todo el papel de plantilla 1 con el x-acto cuchillo sobre las líneas punteadas y corte las ranuras en el centro para que pueda visualmente alineación las líneas centrales para el cuerpo en blanco (caoba africana) la línea central. Montaje en spray una de las plantillas directamente en el blanco del cuerpo (caoba africana). Asegúrese de alinear las líneas centrales para ser exactos. Tenga cuidado a todo perfectamente.
Cuerpo de guitarra paso 2: Los agujeros del frente y bolsillos (ver video)
Resumen:
Recomiendo usar un taladro todos los agujeros que van a ser en esta guitarra. Reprimieron la pieza de trabajo en este punto con las abrazaderas en c para que no se mueva durante la perforación.
Comience con los agujeros de fijación del ala externa. Agujero de cajeado con un 3/8" forstner bit a una profundidad de. 56".
La broca de 7/32" broca para taladrar el agujero a través del interruptor. Sólo necesita perforar hasta una profundidad de 1 1/4" como la parte posterior va a conseguir afeitado hasta 1" de profundidad.
Con una gran pieza Forstner puede quitar el material del centro en las cavidades de la recolección y el cuello. Esto hará que el enrutamiento de los bolsillos más fácil ya que hay menos material para quitar. Sólo asegúrese de que la punta de la broca forstner no pasa por debajo de la profundidad final de 5/8" para el bolsillo del cuello 3/4" para las bolsas de recolección. (Ver imagen)
Finalmente perfore los agujeros para los botones de volumen y tono. Comprobar las dimensiones de las piezas reales que vas a usar pero en mi caso perforó el volumen y los orificios de control de tono con un 5/32" broca utilizan un 1/8" de la broca para taladrar el switch. Estos agujeros solo hay que taladrar hasta una profundidad en algún lugar por debajo de 1/8" como lo llevaba a la parte trasera 1/8" de la superficie frontal.
Cuerpo de guitarra paso 3: Encaminamiento de las cavidades de la recolección y el cuello
Utilice sus abrazaderas de tipo C según sea necesario.
A partir de plantilla 2 (Pick Up y cuello cavidad) ruta las cavidades recogidas mediante un router de 1/4" bits y un buje de router. Estas cavidades se enrutarán a una profundidad de 3/4".
A continuación necesitará añadir más espacio libre a los lados de las cavidades de la recolección para la recogida de los tornillos de montaje. Compruebe su localización y ruta estos 4 bolsillos hasta una profundidad de 1 3/8".
Junto a la ruta hacia fuera de la cavidad del cuello, tuve que añadir un 1/8" distanciador debajo de la plantilla como nosotros estamos sólo enrutamiento hasta una profundidad de 5/8" he usado masonite y corte a áspero pero respaldado alejados de las aberturas de los router por aproximadamente 1/4" o algo así.
Cuerpo de guitarra paso 4: Encontrar la ubicación del puente
Utilice sus abrazaderas de tipo C según sea necesario.
Con el cuello en su bolsillo, nivelar la línea central si es necesario y encontrar la ubicación del puente. Con un borde estrecho largo, coloque a cada lado del cuello y trazar una línea que se proyecta desde el cuello a través de todo el cuerpo. Medir la distancia entre las líneas proyectadas y se trata de la línea central verdadero al puente. Seguir las indicaciones hacia el puente que desee utilizar para encontrar la ubicación exacta. Opté por usar el puente Schaller Hannes y vino con una plantilla a seguir. Doble y triple verificación sus dimensiones para este paso. Es muy importante que la ubicación del puente es exacta. Si este llega en mal estado, la guitarra no puede entonar y no sean capaces de jugar en consonancia.
Una vez que esté satisfecho con la ubicación del puente marca la ubicación de los orificios con una aguja afilada o la punta de una broca de punto de brad. Tómese su tiempo y mirar desde todos los ángulos antes de marcarlos.
Taladrar los agujeros para las cuerdas y las ubicaciones de montaje por la plantilla. Tomar el tiempo de perforación y vuelve a salir a menudo como vas a perforar el completo 1 3/4" del cuerpo.
Contra el fregadero y cualquier hardware adicional que viene con su puente de la ruta.
Cuerpo de guitarra paso 5: Control cavidad
Utilice sus abrazaderas de tipo C según sea necesario.
Con la cavidad de Control-5 de la plantilla en su lugar, dibujar el contorno de la cavidad en la parte trasera de la guitarra.
Con una broca forstner, agujerea hacia fuera de la cavidad cerca pero no a la línea. La cavidad del alesaje abajo en algún lugar a menos de 1 5/8" de profundidad. No dejar la punta de la broca por debajo de la profundidad de la ruta final de 1 5/8".
Esta operación de router se va a tomar 2 pasos ya que es a la profundidad de la broca en una sola toma. Usé 1/2" broca con un cojinete de la plantilla.
Utilice la plantilla para el primer ir y tomar los lados de la cavidad hacia abajo cerca de la mitad vaya manera o tan profundo como tu router.
A continuación retire la plantilla y utilizar la superficie que acaba de ranurar como la plantilla para el rodamiento a montar en el molino del resto de la
cavidad. Molino abajo para dentro de 1/8" de la superficie frontal.
Cuerpo de guitarra paso 6: Inicio de la hendidura de la tapa trasera
Utilice sus abrazaderas de tipo C según sea necesario.
Con su plantilla 3 (parte posterior del receso), vamos a cortar el borde de la hendidura para la cubierta de la cavidad de control plástico. No queremos que el área entera cubierta la hendidura como necesitamos el borde posterior del cuerpo que de altura completa para el siguiente paso. Vamos a la ruta sólo hasta la profundidad de la tapa de plástico que es 1/16" de espesor.
Debido a la corte poco profundo, necesitaba añadir a un espaciador 5/8" por debajo de la plantilla de 1/2".
Utilizar un router 1/2" broca y corte el borde de la hendidura de la cubierta.
Cuerpo de guitarra paso 7: Ala Offset
Utilice sus abrazaderas de tipo C según sea necesario.
Alinear ala 4 de plantilla compensada y dibujar su contorno en la parte trasera de la guitarra.
Con una gran pieza Forstner, alesaje de los lados de la guitarra a menos de 3/4". No dejar la punta de la broca por debajo de la profundidad de la ruta final de 3/4".
Vuelva a alinear y palillo doble cinta ala offset 4 plantilla en la parte posterior de la guitarra. Con un 1/2" broca de router, ruta alrededor de la plantilla para limpiar agujereado hacia fuera del borde. También, si se puede eliminar parte del material en el extremo del cuello de la guitarra para tener espacio libre disponible para el siguiente paso.

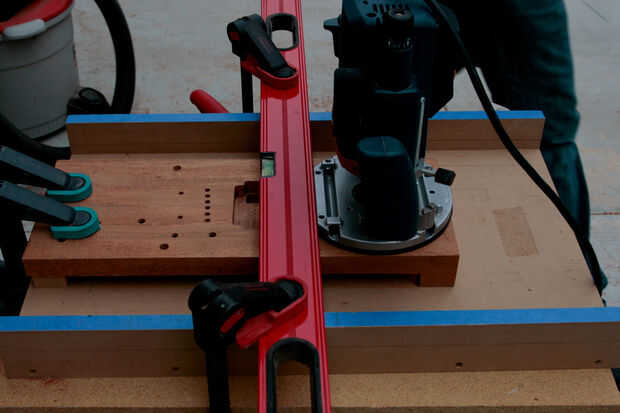

Usar el router bridge que crea y establece la profundidad de la broca de fresadora en el anterior corte de 3/4". Doble palo la guitarra directamente al puente. Asegúrese de que es sólida como no hay espacio a la abrazadera. Coloque una abrazadera en el lado que está cortando en el puente pero fuera de los carriles. Esto actuará como tope para evitar que el router comer la sección central de la guitarra. Ajusta su posición para que la broca no se puede mover a la sección de centro y para que la broca es a mitad de camino en el corte anterior hecho con la plantilla. Asegúrese de que la abrazadera esté apretada! También observe en el video, sujeta los rieles hasta la mesa en un lugar que no permite el puente seguir adelante en la sección de "Y" de la guitarra.
Molino de abajo de ambos lados y uso un carril cerrado a la parte superior de los rieles de puente para actuar como una parada, así que usted puede moler abajo de la sección del extremo.
Mientras que todavía tiene el puente establecido, reset el router para cortar el resto de la hendidura de la tapa posterior de profundidad. Utilice el carril a los rieles del puente para evitar que le de a mucho en la sección de centro de la guitarra.
Guitarra cuerpo paso 8: ranura de ajuste de cableado paso y truss rod. (Ver Video)
Utilice sus abrazaderas de tipo C según sea necesario.
Con una largo de 1/4" broca, perfore un agujero desde el centro del bolsillo cuello horizontalmente a través de ambas cavidades recogidas. Este será el paso para el cableado de la recolección. También Perfore un orificio de la pastilla del puente a la cavidad de control.
El cuello que opté por usar tenía un ajuste de la barra del braguero en la base del cuello en lugar de en la cabeza del cuello forma un receso era necesario para que ajuste. Omita este paso si su alma se ajusta desde el cuello. Un bolsillo de la ruta 3/8" de ancho y aproximadamente 1/8" pulgadas desde cuello recogida a través a la cavidad del cuello. Corte a una profundidad justo encima del agujero perforado para el paso de cables. Use un carril y algunos bloques para limitar el router y corte a mano alzada.
Cuerpo de guitarra paso 9: Clavija Jack (ver fotos en Video)
Resumen:
Si usted está usando las pastillas activas EMG este gato necesitará una versión estéreo para que funcione correctamente.
Verifique las dimensiones de la toma que compraste ya que son un poco diferentes.
Utilice sus abrazaderas de tipo C según sea necesario.
Spray la segunda copia de la 1 de la plantilla directamente sobre el blanco cuerpo de montaje y alinee a la línea central de la guitarra.
Con una sierra, cortar sólo el borde del perfil posterior. Esto nos dará un poco más espacio para taladrar el agujero para el conector de panel largo. No corte el cuerpo entero en blanco hacia fuera todavía.
Usando al conector de panel largo. En el cuerpo en blanco, encuentre el centro del borde posterior del perfil que solo cortar, marque el centro y un avellanado y un agujero a través del taladro para su gato.
Guitarra cuerpo paso 10: ángulo por debajo de cuello.
Resumen:
En mi vieja guitarra tienen un ángulo debajo de la nuca para hacer el cuerpo un poco alrededor del cuello por lo que opté por añadir esto. Puede omitir esta parte si quieres como hace agujeros un poco más difícil pero creo que queda mejor así.
En vista lateral, marca un ángulo de 5 grados desde el borde delantero del desvío de ala por la parte delantera de la guitarra.
Use una lijadora de banda para este ángulo de la arena. O herramienta de preferencia.
Cuerpo de guitarra paso 11: Corte y el perfil de la arena.
Por último, podemos cortar el perfil de la guitarra hacia fuera!
Use una sierra de banda y corte de cerca pero no en la línea del cuerpo en blanco.
Use una lijadora de banda para lijar el cuerpo a su línea de perfil final. O herramienta de preferencia.
Cuerpo de guitarra paso 12. Biselar los bordes frontales y laterales. (Ver Video y fotos)
Resumen:
Pongo el router en una mesa para poder obtener un mejor agarre en las cosas y tal vez sea un poco más precisa. Tienes que ser capaz de hacer un barrido constante en todo lado sin parar.
Utilizar un router de gran medida 45 bit que tiene un 7/8" corte para empezar a los cartabones de la parte delantera de la forma. Ajustar la altura del router para que el extremo ancho de la broca quede al ras con la tabla. Es un poco incómodo de espera tanto así le dan algunas pistas de práctica antes de cortarlo.
Utilice el router para cortar ambos lados de la guitarra.
Tomar el tercer ejemplar de 1 plantilla y cortar con un cuchillo x-acto en las líneas de bisel. Fije esta tercera copia de la plantilla 1 en la superficie superior de la guitarra cuerpo espacio en blanco que usted sólo biselado.
Con alguna cinta de 1/4", trace una línea en el lado externo de la guitarra para el ala hasta la intersección del cuerpo.
Use una lijadora de banda y mano lijado a la arena hasta la línea de cinta de 1/4" y a la línea del bisel en la plantilla superior. Esto va a hacer el bisel un poco más grande que lo que nos podría dar la broca de fresadora. En lugar de lijar plano, dan también este bisel un poco más de una superficie de Coronado.
Con el bisel plantilla todavía Unido, diseño de la situación que tenemos que eliminar para crear el bisel frontal en el cruce del cuello.
Trace una línea en la parte superior de la guitarra que se extiende el lado biselado al frente. Estudio de la imagen que se muestra cómo colocar el bisel frontal y proyecto de una línea a lo largo de la superficie biselada que conecta la línea le dibujó en la superficie superior hasta la esquina más adelante de la guitarra a la altura de la pared de lado 1/4" hemos creado la línea de cinta. Proyecto parte 1/4" recto a través en la vista lateral de la pared al frente. (Ver situación de bisel frontal de diseño en video).
No es realmente una manera fácil de cortar esto por lo que tenemos que hacerlo a mano. Use una sierra de mano, cincel y un bloque de lijado para quitar el material para el bisel frontal en el cruce del cuello. El video viene bien para ver cómo hacerlo.
Utilizando la plantilla de área de cuello lateral Vista desde el archivo de plantilla de diversos, marque el recorte de la vista de lado y corte la forma con la mano VI y utilizar bloques de lijado para limpiar.
Guitarra cuerpo Paso 13: Cuello de la orificios de montaje.
Utilice sus abrazaderas de tipo C según sea necesario.
Usando el cuello placa como una guía de montaje, centro en el cuerpo de la guitarra y marque los 4 agujeros de montaje.
Si ha creado el ángulo de 5 grados en la parte inferior de la zona del cuello del paso 10, necesitará ajustar la mesa del taladro para que
los agujeros de taladro perpendicular a esa superficie de grado 5. Su cuerpo de guitarra en la mesa del taladro y coloque una escuadra sobre la parte inclinada de la guitarra y rotar la mesa hasta que la broca es cuadrada al cuadrado.
Perfore los 4 orificios en el cuerpo. Recomienda el cuello compré una 1/8" bits.
Poner el cuello en el cuerpo y comprobar es la alineación a su línea central. Una vez alineados correctamente, sujete el cuello al cuerpo para no moverse y marcar los 4 agujeros que ha perforado en el cuerpo sobre el cuello.
Taladre los orificios en el cuello. Asegúrese de que colocar el cuello en la misma orientación mientras se perfora el cuerpo ya que contamos con la tabla establecida en un ángulo.
Cuerpo de guitarra paso 14: lijado
Todo el cuerpo de papel de grano 220 para prepararla para el acabado de la arena. Si opta por hacer un final claro con un tinte lo mejor para hacer todo agradable y suave. Los agujeros de fijación del ala de la arena con algún spray de papel de lija montado en un taco. Si hay contratiempos, tomar algún polvo y mezclarlo con un poco de pegamento super grueso y paquete en. Después se seca se puede lijar hacia abajo y con un poco de suerte incluso no ver. Tómese su tiempo y hacer un buen trabajo y todo parecerá grande al final. Ahora el cuerpo está listo para el acabado!
