Paso 5: El amplificador circuito
Lo siento que no tengo muchas fotos para esto.

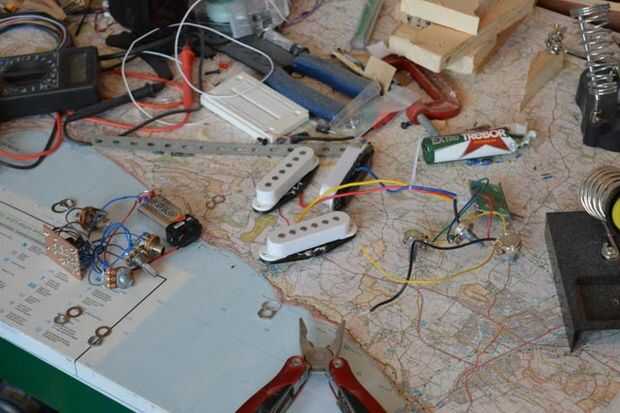

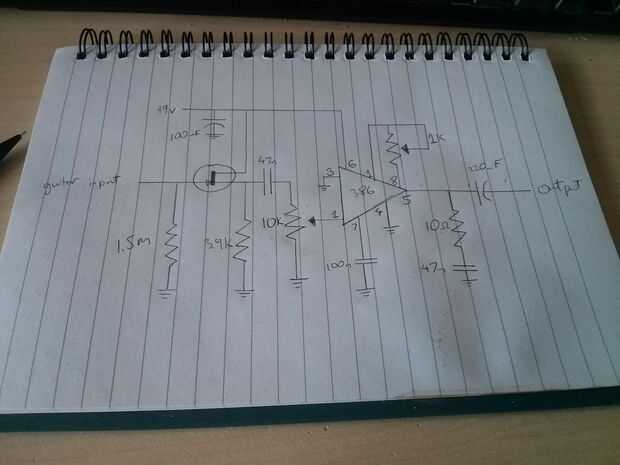

El circuito de amplificador que uso es diseñado por runoffgroove, este es el link:
http://www.runoffgroove.com/Ruby.html
Es un gran amplificador poco funcionan con una batería de 9v con un control de tono y volumen, además de que es muy fácil de construir. Si se trata de su primera lectura de tiempo un esquema no conseguir descorazonado, es realmente bastante simple.
El símbolo con las 3 líneas horizontales significa 'tierra', y todos los motivos están conectados juntos. Es más conveniente utilizar el símbolo que to dibujar líneas a todos ellos. El terminal negativo de la batería también está conectado a tierra, y los terminales negativos de la toma de entrada y los altavoces están conectados a tierra.

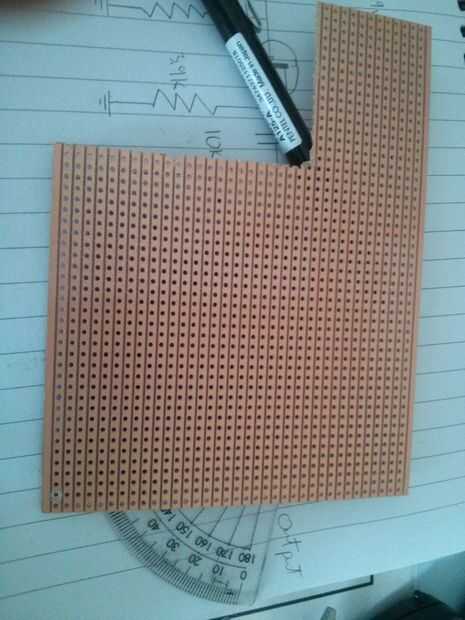

Usted no tiene que preocuparse realmente entender el esquema demasiado, sólo tienes que ser capaz de soldar los componentes en una placa perforada. Una placa perforada tiene tiras de cobre por debajo de la corriente de izquierda a derecha. Aquí hay un enlace a un diseño agradable y compacto placa perforada:
http://www.paulinthelab.com/2014/07/Ruby-Amplifier...
Los cuadrados rojos significan que la tira de cobre tiene que ser roto en ese momento. Sólo utilizar un taladro y haga una marca para que el cobre ya no toca. Echar un vistazo a la foto de arriba. Para asegurarse de que no hagas lo mismo tomar un multímetro, ponerlo para medir resistencia y tacto a ambos lados de la muesca. Si la figura es 1, lo hiciste bien. Si es menor que 1, necesita hacer más.
Las líneas azules significan que cables hay que poner sobre el tablero. Utilizar las piernas picadas de resistencia para esto. A soldarlos en después de haber perforado las hendiduras.
Después de la soldadura en el LM386, luego las resistencias, luego los condensadores y el transistor.
En esta placa perforada, un alambre necesita soldar a cada uno de los agujeros de la izquierda y dos de los agujeros de la derecha. La 'tierra' es tierra, VR1 se refiere al pote de volumen y VR2 se refiere a la olla de ganancia. VR1-1 significa que un cable tiene que ir de ese agujero al pin 1 del pote de volumen. Notar que dos de los botes de ganancia están conectados (VR2-1,2). Puede utilizar una pata del resistor para conectarlos. Podrá encontrar fichas para tus ollas que dicen que el pin es que el número.
Poner un interruptor entre el terminal positivo de la batería y el '9V' agujero en la placa perforada.
Había cableado sus camionetas a ti mismo o tienes pastillas precableados, deben haber un cable positivo y negativo desde la Asamblea de recogida/pot. El cable positivo debe estar conectado a la toma de salida (véase abajo) y el orificio 'IN' de la placa perforada y el cable negativo debe estar conectado a tierra. Puede haber un cable extra que usted sólo puede soldar a la Asamblea de puente/el resorte más adelante.
Cuenta que en las configuraciones de la conexión, nada soldado a la carcasa de un pote de tierra.
Los altavoces rescatados deben tener un terminal positivo y negativo. Suelde el cable positivo del altavoz al 'salida altavoz +' agujero en la placa perforada. Luego conecte el cable negativo a tierra.

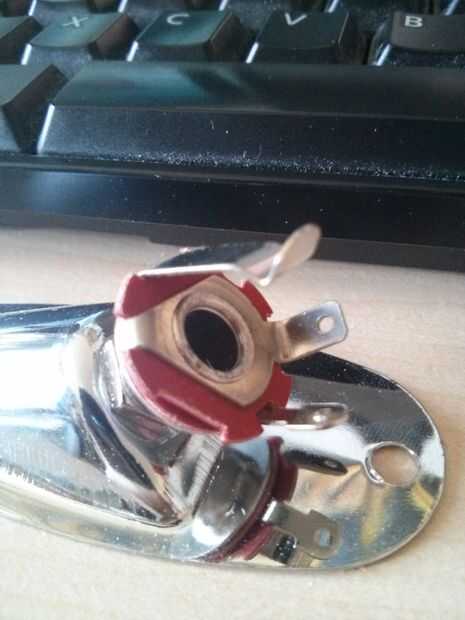

La toma de salida tiene un extremo positivo y un negativo manga. Siga la punta hasta el terminal positivo y el cable positivo de la recolección que de la soldadura. El estirón de la manga se puede soldar a tierra.

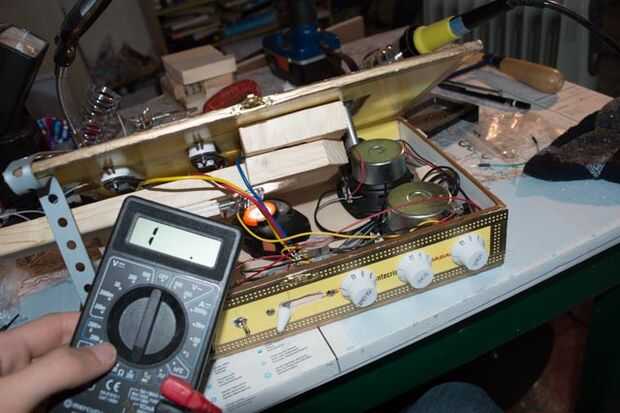

Una vez que termines, puede probar si funciona al conectar una batería de 9v y tocar suavemente la parte metálica redonda de una camioneta. Si todo es correcto, debe aquí un pop de los altavoces. Ten en cuenta que sólo la camioneta seleccionada por el selector de la recolección se hacer esto, así que asegúrese de probar camionetas todos moviendo el selector de la recolección como prueba de ellos. También, si no se escucha nada, asegúrese de que todas las macetas se dan vuelta hacia arriba.

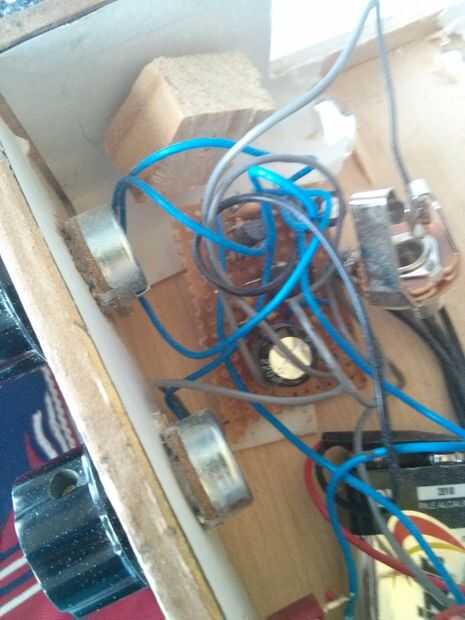

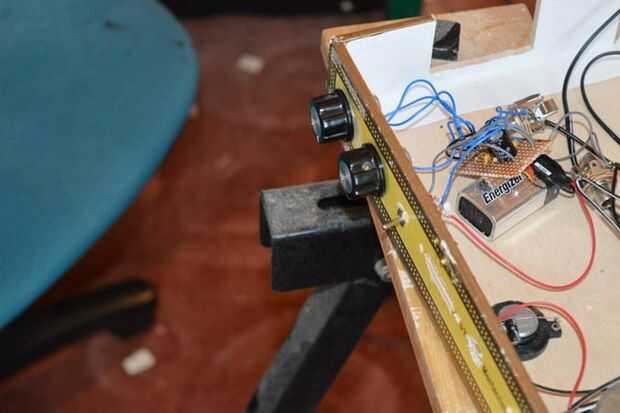

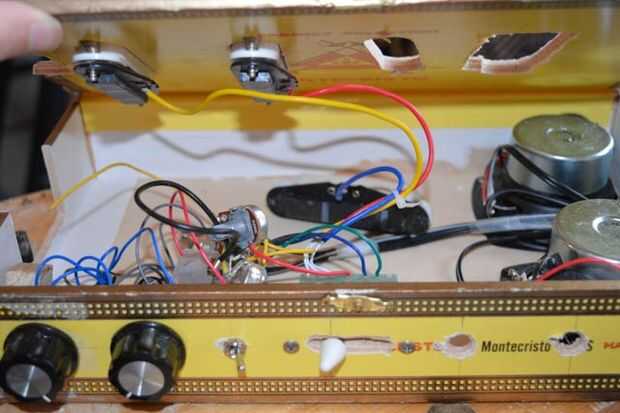

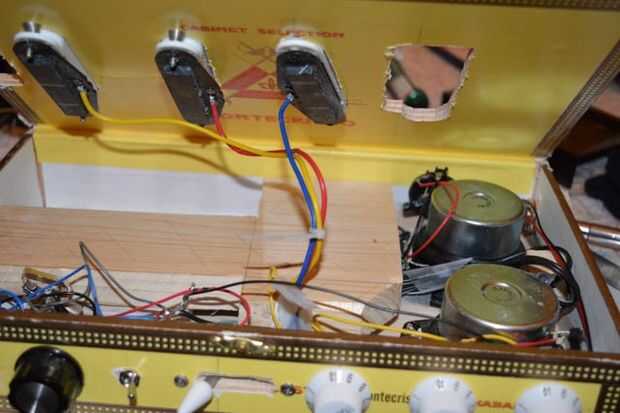

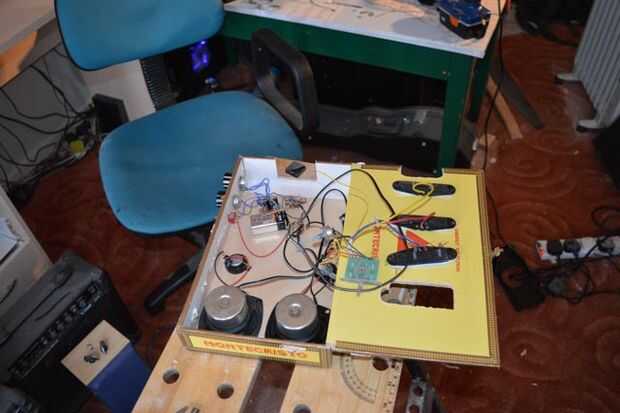

Si funciona todo siga adelante y todo lo coloque en el interior de la caja. Me aseguré de que utilicé alambre más que lo necesario para que la Asamblea madera puede instalarse fácilmente en.
Al montar las pastillas, técnicamente debe existir manantiales entre la tapa de la caja y las pastillas, sin embargo, necesitaba hacer las pastillas más para estar más cerca de las cuerdas les dejó. Tendrás que experimentar.
