Paso 3: Agregar la placa al diseño

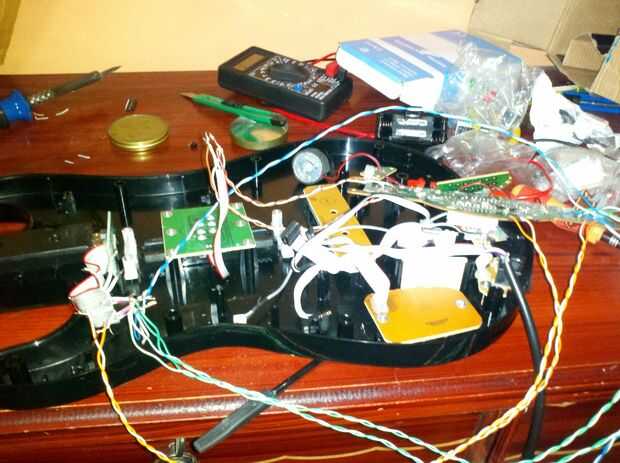

Aproveche una guitarra de Guitar Hero con la placa dañada, para este paso se puede plantear una carcasa parecida a una guitarra con los respectivos botones, se traductor aprox 7 botones (interruptor momentarios de 2 contactos) o mas y 2 pulsadores tipo interruptor con cola para plantear un diseño.
Tuve Sensory donde estaba el común de los botones de la guitarra, yo no utilice un multimetro en modo continuidad para Sensory donde estaban los contactos, pero si se compran los pulsadores hay necesidad del multimetro, pero para comprobar nunca está de más.

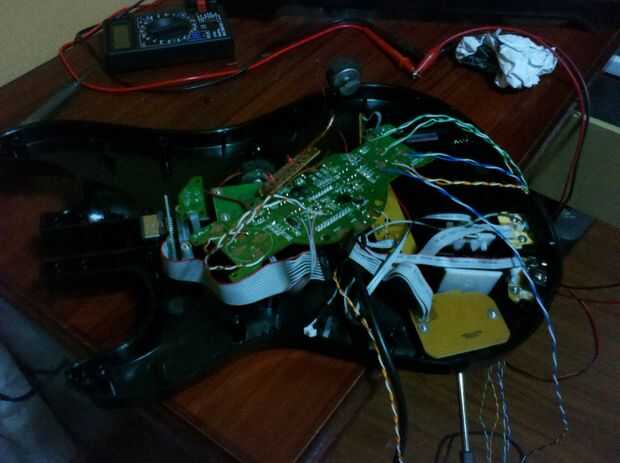

Soldé los alambres entre sí despues de unirlos para que no se suelten y despues añado silicon con pistola para que no haga cortocircuito con algun otro metálico material. En este paso es primordial ir probando para que no haya errores antes de obtenerse la guitarra.
Antes de armar la guitarra yo añadi un led de bajo consumo, color verde, donde estaba colocado el led de estado del Joystick era de color de rojo, debido a que este estaba a una distancia mínima de la placa, tuve cortar el original procurando saber donde estaban los cables de alimentación y tierra para llevarlo a un lugar visible en la guitarra.
Importante: Probar todos los botones de la placa ya soldada desde el sistema operativo antes de obtenerse la carcasa
