Guitarra Hero World Tour platillo fijar (4 / 5 paso)

Paso 4: Conectar cables al enchufe mini interna.

Ahora sabemos los cables conectamos hablar correctamente de la piezoeléctrico para el conjunto de tambor. Ahora a conectar los cables al Mini-conector interna en el más cercano soldar pads posible. Esto elimina varios posibles puntos de falla a lo largo de la transmisión de la señal. En mi caso, esto fija el platillo. Supongo que solucionará muchos otros platillos que también son no funcionales.

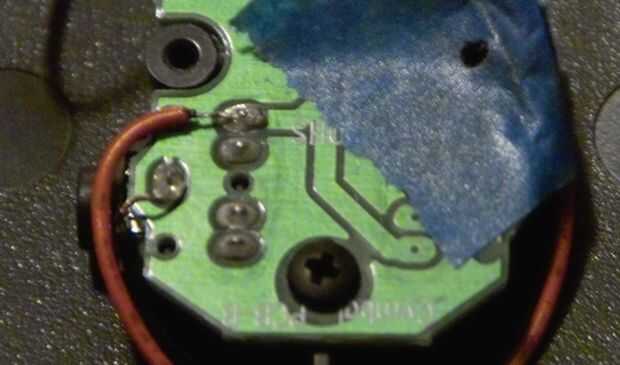

Une los cables como se muestra en la imagen para los puntos de soldadura en el circuito. (Para el platillo naranja sería una imagen del espejo.) Uno de los puntos de falla puede ser el conjunto de la placa de circuito para el mini enchufe de soldadura. Debido a esto, asegúrese de derretir completamente el punto de soldadura como se conectar los cables. Esto a la soldadura del flujo y hacer una buena conexión.

Ahora prueba tu trabajo práctico por enchufar el platillo y golpeando sobre las cosas. Si se registra... ¡ Felicidades! han fijado su platillo.
