Paso 3: Resistencia de la C.C. en el transformador de salida
Si los cables del transformador falta cualquier colorante distintivo, sería útil para crear etiquetas. Esto puede ser tan simple como rayas de color con marcadores o cinta doblado con los números.

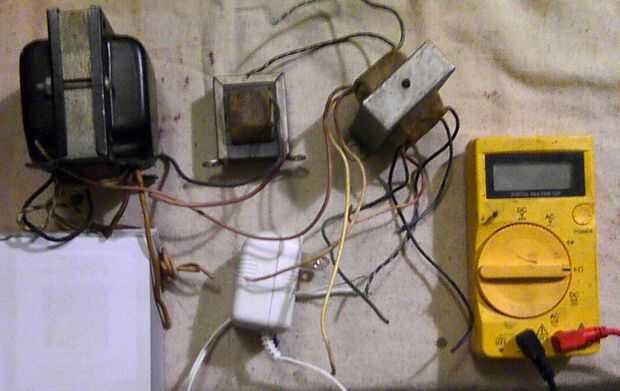

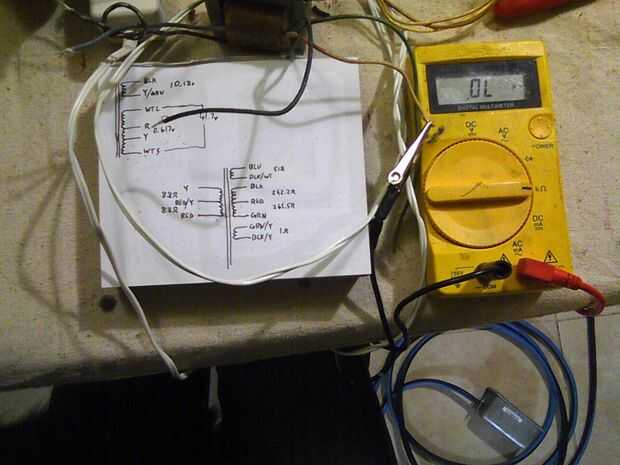

Utilizando el medidor de ohmios, prueba todas las combinaciones posibles de los cables para ver lo que conecta a lo que. Generalmente la lectura será muy baja, como una alta resistencia de la C.C. es raramente deseable en un transformador. Extraer las conexiones y tome nota de las resistencias.

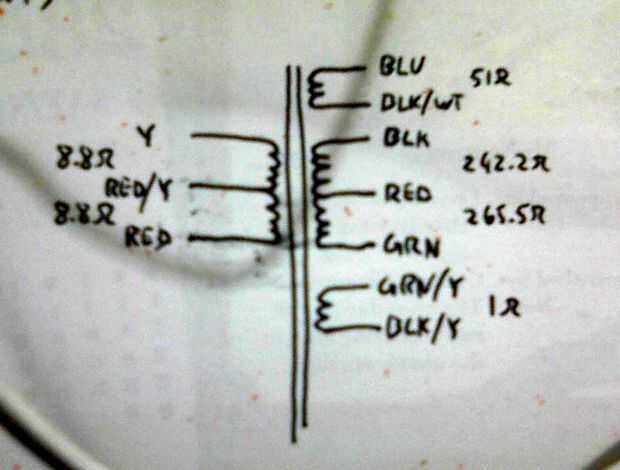

En el transformador de salida encontré cuatro separadas arrollamientos: dos con la conexión de dos alambres cada uno y dos más que cada uno tenía una derivación central.
Por ejemplo: el cable amarillo fue 17,6 ohmios del cable rojo, pero 8,8 Ohms de rojo/amarillo. Comprobé la resistencia entre los cables rojo/amarillo y el rojo (8,8 Ohms) y confirmó que los cables rojo/amarillo directamente en medio de los cables rojo y amarillo.
Observe que la bobina negro-rojo-verde tiene un ligero desequilibrio. Esto es fine. La resistencia de la C.C. es un buen indicador, pero sólo apunta a la relación de liquidación; y la relación de la bobina es lo que nos interesa.
