GY-521 MPU6050 giroscopio de 3 ejes y acelerómetro con Arduino (4 / 4 paso)

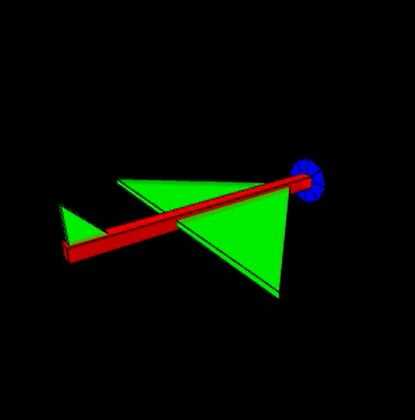

Paso 4: Ejecutar el ejemplo de la tetera MPU con procesador IDE

Descargar e instalar el IDE de procesador.

Puede descargar el IDE procesador aquí: https://processing.org/download/?processing

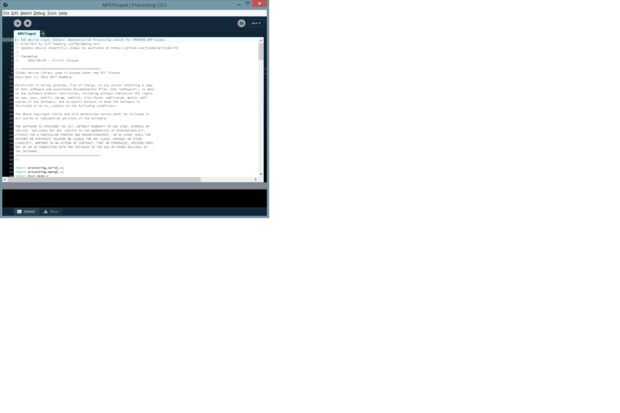

Luego abrir el ejemplo de la tetera de la MPU y cambiar algún código.

Comentario por: #define OUTPUT_READABLE_YAWPITCHROLL

Y descomentamos la línea: //#define OUTPUT_TEAPOT

tendrá el siguiente aspecto:

#define OUTPUT_READABLE_YAWPITCHROLL

y

#define OUTPUT_TEAPOT.

Usted también necesitará cambiar algunas líneas de código en el ejemplo de la tetera de MPU6050 de Arduino:

String portName = "/ dev/ttyUSB1";.
Cambiar "ttyUSB1" al puerto donde está conectado el Arduino. por ejemplo. "COM3";

Tuve algunos problemas para encontrar la biblioteca de Toxiclabs necesario para este demo pero finalmente encontró aquí: https://bitbucket.org/postspectacular/toxiclibs/do...

Tendrá que modificar algunas líneas de código como se indica aquí:

http://diyhacking.com/Arduino-MPU-6050-IMU-sensor-...

¡Que te diviertas!
