Habla asistente [Intel IoT] (4 / 7 paso)

Paso 4: Conexiones de hardware

Para este paso necesitarás tras cosas

  1. Protector base Grove Kit
  2. Kit de Grove zumbador
  3. Kit de Grove LCD
  4. Kit de Grove LED (opcional)
  5. Sensor de temperatura del equipo de Grove
  6. Sensor de proximidad infrarrojo

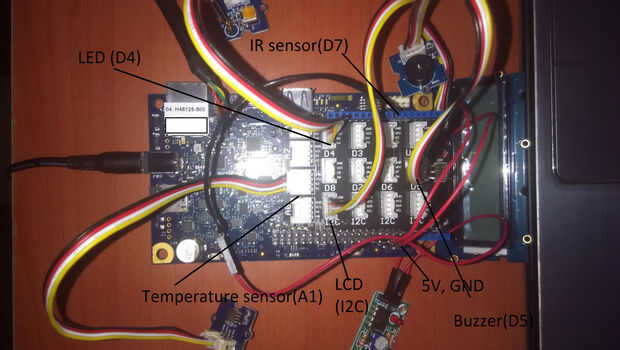

Hacer las siguientes conexiones:

  • Zumbador - D5
  • LCD - I2C0
  • LED-D4
  • Sensor de temperatura-A1
  • Sensor de proximidad infrarrojo
    • VCC/5v a 5V de cabecera de Galileo
    • Toma de tierra para cualquiera de la tierra de cabecera de Galileo
    • Salida a D7 de cabecera de Galileo

Puede conectar la tarjeta de audio USB directamente al puerto USB de Galileo pero recomiendo usar un hub USB con alimentación externa para conectar la tarjeta de audio para un mejor rendimiento.
