Paso 2: Cableado el LED y el resistor a la Junta
Echar un vistazo a lo LED. Una pierna será ligeramente más larga que el otro.

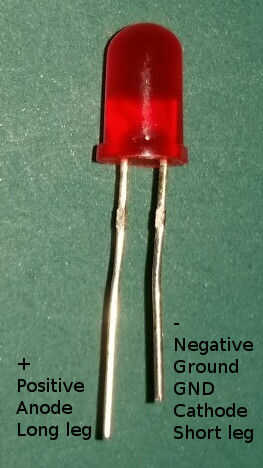

La pierna más larga se denomina "ánodo" y se conecta a la tensión positiva.
La pierna más corta se conoce como el "cátodo" y se conecta a tierra (gnd).
Si te fijas bien en el plástico encima de la pierna más corta, verá que hay una muesca plana en el anillo en la parte inferior. Se trata de una manera fácil de determinar polaridad deben recortarse las piernas.
Recuerda que en el tutorial anterior hablé de cómo breadboards funcionan.
Inserte los dos pernos en el LED, uno en cada columna. Las columnas son los números y las filas son las letras.

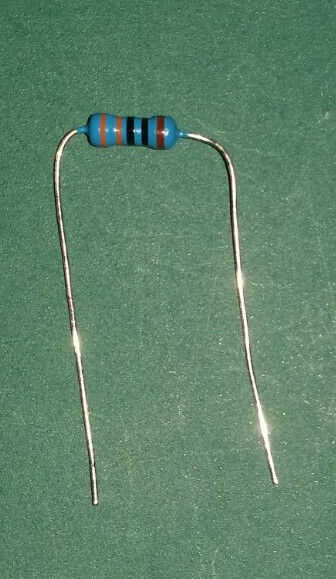

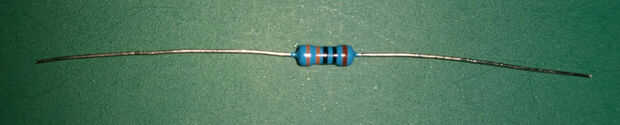

Tomar la resistencia y doblar las piernas por lo que la resistencia pasa de ser recta como una forma n.
Introduzca un extremo de la resistencia (no importa cual) en la misma fila que la pata positiva (larga) del LED. Inserte el otro extremo en una columna vacía.

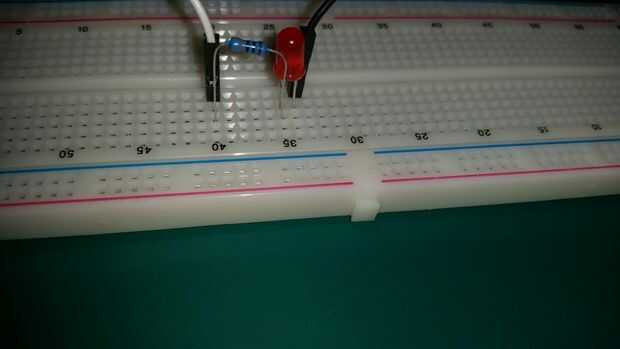

Visto desde el lado de la resistencia y LED debe hacer una forma de m.
Tome uno de los cables de puente y enchúfelo en la columna que tiene la resistencia en. El otro extremo de los cables de puente no es necesario enchufar nada todavía.
Tome el otro cable puente y enchúfelo en la columna que tiene el LED en. El otro extremo de los cables de puente no es necesario enchufar nada todavía.

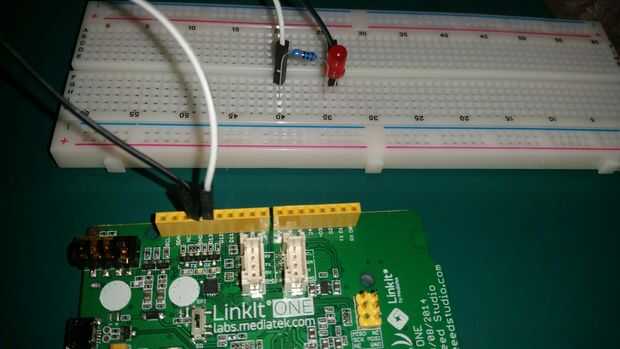

Tome extremo flotante del primer puente de alambre (el alambre conectado a la pata de la resistencia) y enchúfelo en la Junta uno de LinkIt en el orificio marcado D13.
Tome el extremo flotante del segundo cable de puente (el cable conectado a la pata del LED) y conéctelo a la Junta un LinkIt en el orificio marcado GND.
